こんにちは

ちょっとよくわからないので勝手に解釈してますが，形状認識処理からの方向指示でできませんかね～？
やり方は『いまからはじめるNC工作 第2版』のp.109から書いているのでご参考に．
一応サンプルデータを作ってみたので，画像だけ添付しておきます．

最初にも書きましたがイマイチ伝わっていないかもしれないので，やりたいことをもう少し具体的に書いていただけると助かります．

説明が分かりにくくすみません。
レーザーでポケット加工を行う時、下方向に加工する様に方向を指定したいのですが、方法を教えてください。

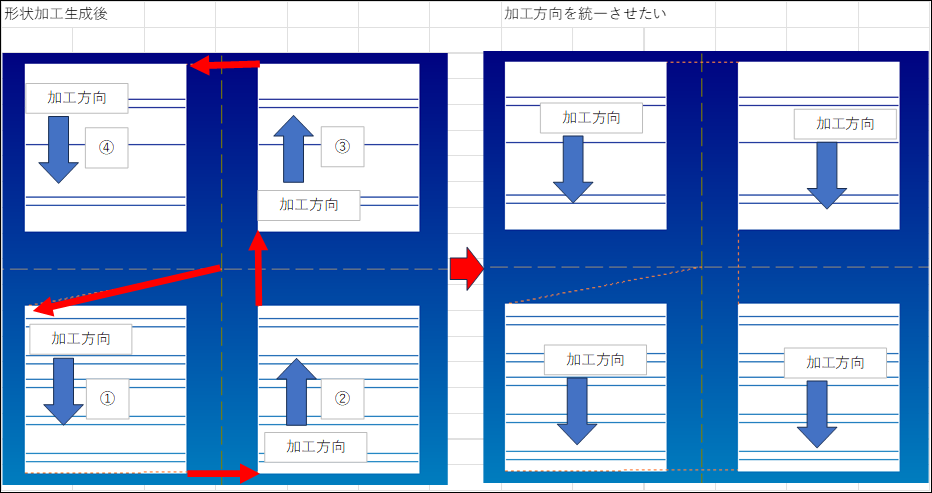

現状と変更したい画面を貼りますので宜しくお願いします。

レーザーでポケット加工を行う時

この表現がよくわからなくて．．．

たぶんですが，同書p.120からの［CADデータの統合］を使えば可能かも？

• 大きい図面ではなく，ポケット(?)ごとのCADデータにする
• それぞれの開始したいポイントに加工開始位置データを設定
• それぞれを［CADデータの統合］で配置

添付の画像は同じデータを4つ配置してみました．
このデータでNC生成すると，全て左上からデータが生成されますよ．
ただし［CADデータの統合］では正確な配置はできません．あくまでもそれぞれで完結している場合に使えます．

本にも書いていますが，

とくに大型のレーザ加工機では大きな被削材から複数の部品を大量に切り出すような加工が多いと思いますが，それを1つずつ原点調整して加工するには効率が悪すぎる

のを回避するために考えた機能です．
