トリシティ 巻き付けタコメーター配線に
プロープを挟んで吹かして測定 だいたい7000rpm位吹かしてます。
横軸は時間 ヒトマス（ｄｉｖ デビジョンというらしい）5.0ms
３マスとチョイの周期ですから
17msとしましょう。
点火回数を計算してみます
計算式は17/1000=0.017です
0.017秒に1回の点火です
1/0.017=58.8236'''
1秒の点火回数です
60倍しますね 切り捨て3529です
2回転に1回の点火なので7058RPM
タコメーターで７０００ぐらいに吹かしました
波形のマイナスで点火してるのか
そのあたりわからないのですが
タコメーターは時計のまだったりもするのですが
信号はちゃんとありますね
自動計測でオシロスコープは波形を回転数の周期でとらえて
この場合３周期ぐらいに適切な時間を決めてくれます。
あれプローブのアース繋いでなかった

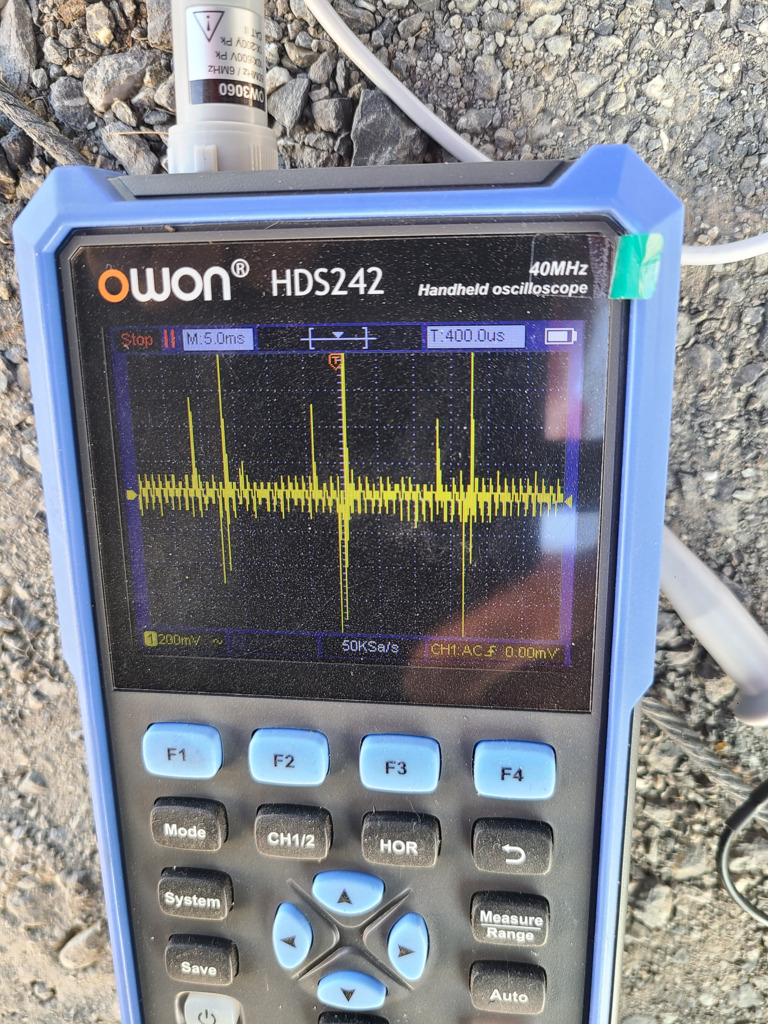

繋いでまた7000回転位吹かします。
さらに縦軸1Vから200mVにしました。
アース繋いだらノイズが多いけど
基本的周期は変わらないです。

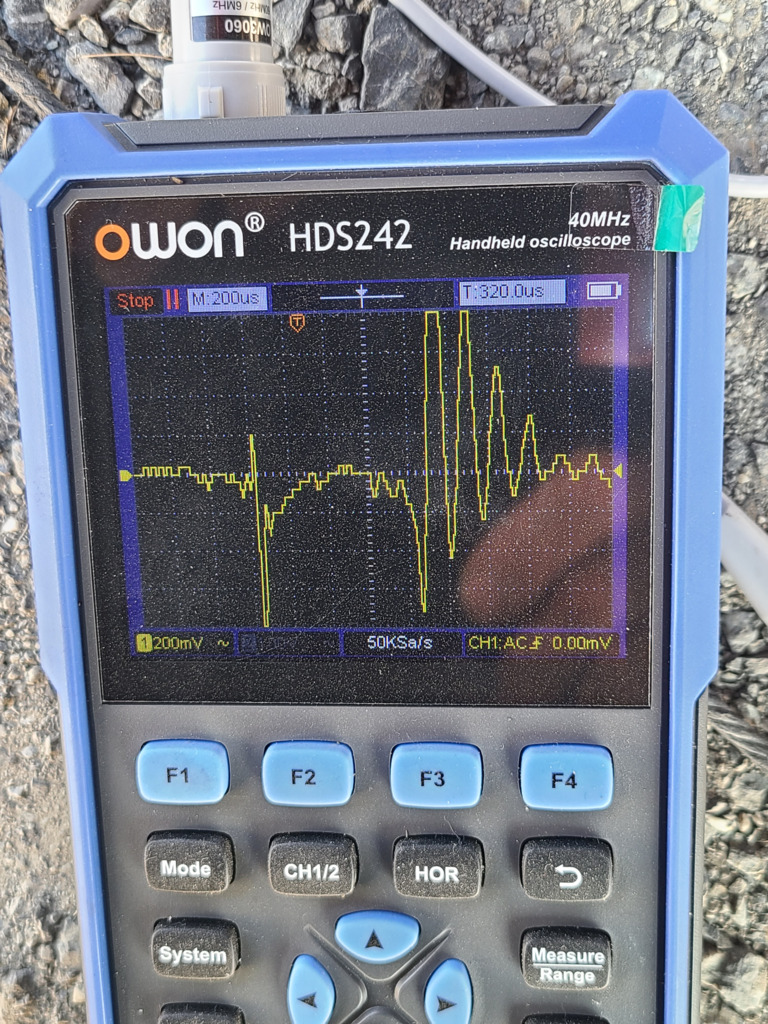

これは横軸5.0msから
200usへ 0.2msと言うことだと思います、1回の点火を詳しく見ると、こんな波形でした。
1発目がプラス波形だと思ってたら、短時間にしてみると、マイナス波形・・・
それで点火してるのかな・・・プラグのスパークって実はマルチスパーク。

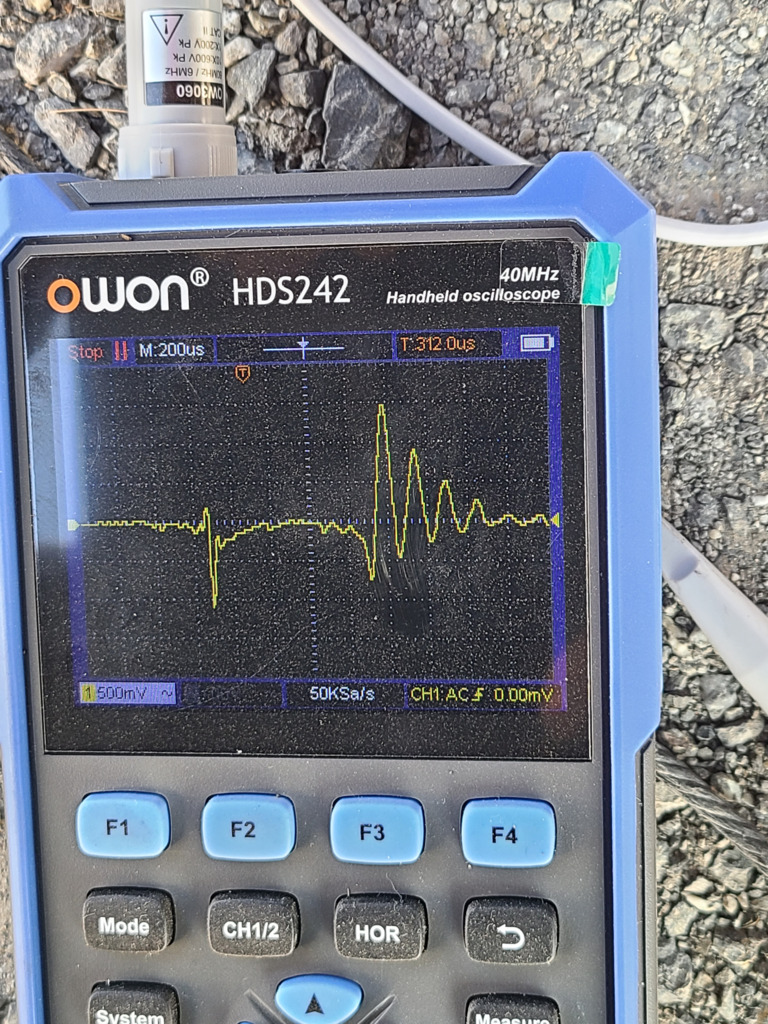

電圧500mVでみると
同じデーターをストップさせて見てるのですが、縦軸の電圧を替えると、最初の波はマイナスが多く見えますが、トリシティの点火は火花が長いトランジスタータイプです、後半のプラスマイナスで長い火花、マルチスパークみたいになってるのかな。
プラグコードへ巻き付けてる、タコメーターへ繋がる配線にプローブを設置してます、プラグへ供給してる電力を見てる感じに近いと思います。
