AMISON M10 インカム ３台以上接続簡単です
付属する取扱説明書には間違いもあります。
スマホとペアリングする際、電源が入った状態からの場合は、Mボタンと電源を4秒長押しとありますが、それでは電源が落ちます。
その解説は無視して、電源オフの状態から電源ボタンを6秒長押しすると、赤青がビカビカします、その状態でスマホ操作、BLUETOOTHオンしてスキャンするとAMISONが表示されますからペアリング。
スマホの音声はバイク運転中、安定して聞こえました。
充電は蓋を開けて、TYPE C USBケーブル
次は本題の3台以上の接続 グループインターコムと言います
最終的に3台インカム自動接続リンククリック凄く楽々グループインターコム
この様に簡単にグループインターコムを開始出来ますが、初期設定が必要です。
始めは2台の電源ボタンを4秒長押し
アナウンス バッテリー満タンまで聞いてからおもむろに
BTボタン4秒長押し、2台共にビカビカ光らせてから、おもむろに
片方のBTボタンクリック、検索アナウンスがあり、＜－－この最初にＢＴボタン押したのが１号機です
2台目のBTボタンクリック、20秒位待つと繋がる可能性ありますが
無反応なら操作を繰り返しました。
BTボタン長押し4秒で、2台共にビカビカ光らせて、片方のBTボタンクリック、またクリックしてみたり
初期設定は謎ですが、おもむろに続けてください、間をあけて操作するのがポイントだったりします。
そんなわけで10秒位・・・間を開けてボタンを押した方が良い可能性あります。
ヘッドセットのジャックはTYPE C
社外品は使えない、まだ探せてません
付属以外は使えない可能性がおおいにあります。
ヘルメットが複数ある場合は困ります。
Cから３．５ピンジャックに変換コードで
イヤホンからアナウンス聞こえません。
付属ヘッドセットの画像リンク
連絡トピックの2612番目辺りから
V100&V50トピックの1824番目から
ペアリング奮闘記が散りばめてあります。
あとラジオは、ダイヤルWクリック
中に押込めます、その操作でラジオオンオフです。
ブルートゥース
スマホにつながる設定がブルートゥースで
それがしてあると電源を入れただけでは
インカム（インターコム）につながりません。
インカムをつなげるには
２台の電源を入れる
片棒のＢＴボタン長押し
ビカビカさせてから
もう片方のＢＴボタンをクリックするとつながります。
これでインカムが優先でつながり
スマホとは切れます。
次回、電源を入れた時は
スマホと接続が優先されてつながります
これでインカムへつなげるときは
相手の電源入れて
すると ピ となります
自分のＢＴクリックだけでつながります
２回目からは長押し不要です。
この前、6台集まったのですが、4台が繋がり
更に5台目をつなぐ事が出来ませんでした。
1号機がどれなのか？
それがハッキリしなかったのが悪いのか、何度もビカビカ光らせて試みたのですが。
4台はすぐに繋がりましたが。
初めて繋げる同士から繋げて行けば、良かったのか？
インカム 19日に使ったまま
充電してないから
今日は充電しておきましょう
バッテリーは24時間位使えるけど
充電しながらは使えないから。
インカム2台
充電しました
このインカム
充電時間に対して
圧倒的に長く使える
明日はレース
インカムよろしく😃✌️
レースでもライダーとピットで話せるから
レジェンドさんにも
使って欲しい
チーフも忙しい時間もあるから
サポートお願いします。
78号モレは
サポート体制強化してます😃
磯やん御一行
10時には御殿場到着予定
明日はインカムよろしく😃✌️
AMISON 2台ある
スマホとブルートゥース
マルケスAMISON
ねぶたAMISON
別の名前でスマホに登録
これでどっちのヘルメットでも
スマホの操作でつながる
普段はインカム使わないから
どちらかと言えばスマホとつながってる方が
そしてアニー様のインカムとも一度設定してしまえば
リオンさんのインカムみたいに
レースライダー間でも話ができる。
ー
３台のモレ ピットは１台のインカムで
外部スピーカーは今のスピーカーの音をピックアップさせて拡声させ
マイクはそのまま使えばｏｋかな

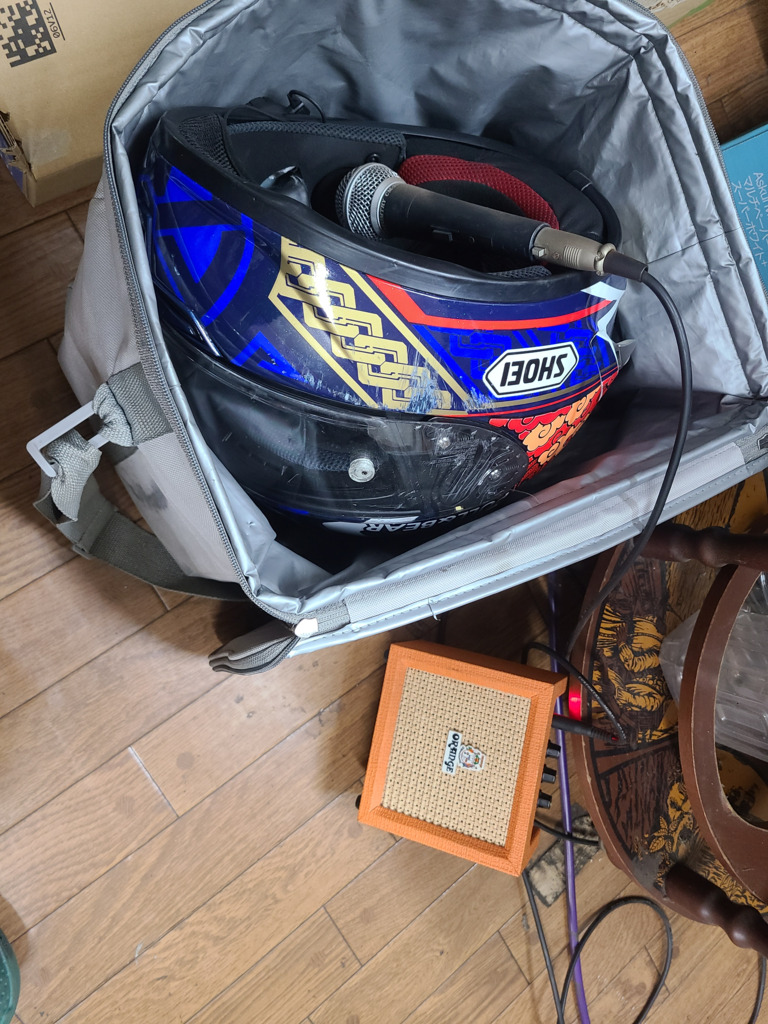

ギターのライブアンプスピーカーで行けるかな。
アンプで出来た(笑)
これでライダー同士の会話
要求をモニターできる。
ー
マイクはメットの外に貼っておけばよい。
ＡＭＩＳＯＮ 確認しました。
一度 つながった同士は
お互いの電源を同時に入れて
少し待っていると『バッテリーが多いとアナウンス』
その時速い場合はアナウンス最中に『ピッ』鳴ります。
また反応が遅く
アナウンスが終わってから『ピッ』となる場合もあるようです。
ー
『ピッ』と鳴ったらと確認した
どちらか片方のＢＴボタンを１回押せば
大きな音声でつながりました。
ー－－－－－－－－－－－－－－－－－－－－－
更に確認しました
時間差で電源オンした場合
後からオンにした方のＢＴボタン短押しでつながりました。
ー－－－－－－－－－－－－－－－－－－－－－
スマホとつなぐ設定は
電源ボタン６秒以上の長押しで
ビカビカ光らせて接続します
インカムには関係ありません。
ＡＭＩＳＯＮ インカム
この前 富士山スカイラインツーリングで
アニー様が購入され使われた ＡＭＩＳＯＮ
ー
ジェットヘルで マイクがブーム式でしたが
その音声が 聞こえなくて
ー
今見たら ブーム式のマイクが箱に入ってますが
ミニプラグになっていて
そのプラグは どこに繋ぐのかな？
ー
マイクハーネスにミニコネクターがあるのかな
あの時 なぜ
アニー様の音声が聞こえなかったのかなと思いまして。
ＡＭＩＳＯＮ 昨日の富士スピードウェイ
午前中 つながらなかった
２台でつながらなかった
これは問題です
そこで実験
２台の電源を時間差１０秒ほどつけてオン
オンにするには４秒間程度一番大きいボタンを押します
６秒ほど押すとスマホと接続するモードになりますから
４秒ほど押すことに注意して
すると電源オン インカムのご使用にようこそ バッテリーは多い
アナウンスされます
２台を１分ほど放置
つながりません
これがつながる場合がありますが
無反応な場合は
後から電源入れた方のＢＴボタンを１秒押してみました
インターコムに接続しました アナウンスがあり
これで繋がりました。
ー－－－－－－－－－－－－－－－－－－－
重要事項発見
電源を入れた時
青いＬＥＤが短く２回点滅を繰り返してます
この時はインターコムに繋がりません
青いＬＥＤが短く １回点滅を繰り返す
この時どちらかのＢＴボタンを１秒押すと
インターコムに繋がりました。
ではどのようにしたら短い２回点滅から
短い点滅１回になるのでしょう？？？
それはＢＴボタンを４秒長押し
２台とも激しく点滅させました
それから片方のＢＴボタンを１秒おしたり
すると短い１回の点滅になったのです
青いＬＥＤが短い１回の点滅になれば
１回点滅してる方のＢＴボタン１秒押しで
インターコムに繋がりました。
ー－－－－－－－－－－－－－－－－－－
まとめ ここだけ読んでつなげてください
２台がつながらない時がある すぐにつながらないと困りますよね
２台の電源を同時に４秒長押しで入れてください
すると短い２回点滅が青く光ってるはずです
これはインターコムはつながりません
そこで２台同時にＢＴボタンを４秒長押し
２台とも青くビカビカひかります
１０秒ぐらい待って片方のＢＴボタン１秒
これで１回点滅に相手が変わりました
そうなったら、その１回点滅してる方のＢＴボタンをもう一度１秒押し
これでインターコムに繋がりました。
ＡＭＩＳＯＮ ２台がつながらない時
ヘルメットは被らず並べます
ＬＥＤの光り方で判断する方法です。
同時に電源を入れてつながらない時は
どちらのヘルメットも青いＬＥＤが
短い２回点滅になってると思います・・・
これが数秒で片方が１回点滅になれば
そのヘルメットのＢＴボタンを短く押します
すると片方の２回点滅も１回点滅になり
インターコムにつながります。
２台がつながっている時はどちらも１回点滅になります。
ー－－－－－
１分待っても２台とも
青い２回点滅の状況が変化ないときは
２台ともＢＴボタン長押しでビカビカさせて数秒待ちます
これで自然にどちらかが１回点滅になればｏｋです
１回点滅になった方のＢＴボタンを短く押せばつながるはずです。
２台ともビカビカ
１分経過しても１回点滅になかなかならない時は
このモードが終了してしまったりするのでその前に
片方のＢＴボタンを短く押します
モードが終了してしまったら
また２台ともビカビカ点滅させます
そしてどちらか片方のＢＴボタン短く押します
どちらかが１回点滅に変わりませんか？
１回点滅に変わった方のＢＴボタンを短く押します
これで繋がります。
被らないで一人で操作
ＬＥＤの光り方で判断する方法
１回点滅にする方法と
１回点滅になった方のＢＴボタン短くクリックです。
何度も実験してると
電源を入れると最初から
1回点滅になります
それが片方ならば
1回点滅に成ってる方のBTボタン
クリックですし
両方が1回点滅ならば
好きな方のBTボタンクリック
同じパターンではなく
状況が変化するので
パニック🌀😱にならない様に。
昨日の富士スピードウェー カートコース
カブカップ 第３戦
ＡＭＩＳＯＮは２台の接続で
それぞれ電源を入れて
少し待ってからＢＴボタンクリック
互いに一回押してダメで
今度は片方だけＢＴクリック
それで『インターコムの接続の』アナウンスがあり繋がった。
レース序盤で１コーナ曲がるとエンスト
場外に停車してイグニッションコイルを見ると
ファストン端子が片側抜けて
すぐ差し込んで再始動
インカムで圧着したいから
ラジオペンチ用意してと告げ
ピットイン 役に立ちました。
AliExpressでこんな商品見つけたよ： 67円 | コネクタタイプcオス-メスusb 3.1,テストpcbボードアダプタタイプc 24p 2.54mm,データライン,ケーブル転送用
https://a.aliexpress.com/_c4FxydtH
コレでUSB-Cのピンアサイン調べて、アンプ噛ませればスピーカー出力出来る。
それとマイクピンジャック付ければヘッドセット無しで会話出来る。
ウ～ン 細い作業
目は見えるけど
イライラ😒💢💢(笑)
4.5バルブステムのコッターも
超伝導よ(笑)
あのですね
自作タコメーター
あれに使った液晶の配線のハンダ
私には大変でした。
でも安いから
チャレンジ楽しんでみて
成功したらウハウハです💓
今度買ってインカム借りてやってみますよ
(^^)
テスターで出力調べながら
金庫破り(笑)
Cタイプ リバーシブルだから
片側攻めれば
これは13本の配線ですね
真ん中はアースかなー
調べたら違った
D+D-って書いてある
24ピンらしい
ではなぜ13配線なんだ？
リバーシブルは意識しなくて良い
それなら12配線
難解です♪
ピンアサイン
両端がアース
24ピンある
上段12ピン下段12ピン
リバーシブルだから
偶数なら真ん中は４ピンになる
それがD+D-かな
たとえば上段は
A1からA12までの12配線
下段はB1からB12
この真ん中は
6番7番になる
それでリバーシブル
そのあたり意識しないで
接続出来る感じですね。
真ん中6番7番は従来の通信方式
互換性とある
それがD+D-
マイクや音声は何番だろうか
暗号だね(笑)
こんな予備知識からスタート
暗号は読めないから ６番目
こんな時に上昇して謎の銘柄(笑)
コンフィグが必要だと厄介
設計は大切
闇雲ではね
勉強に成りましたです。
でもAMISONのコネクターって片側方向のみの仕様で反対には刺さないでしょ確か？
片側のみの配線ではないかなと踏んでいます。
本体基板見ればある程度分かるかなと思ってます。
使うのもオスのみでいいですしね
２４ピンあるＣタイプＵＳＢ
１３配線になってるからリバース大前提になってる
２４ピンの配線が独立して取り出せないと
差し込むだけで思わぬ短絡になったりする可能性があると思われます。
違うヘッドセット使うと
うっすら聞こえる
マイクは使えない
そのような状況だったかな
ＡＭＩＳＯＮ 困るよ ヘッドセット代替え
イヤホンジャックのないスマホ
CタイプＵＳＢでイヤホンマイク接続

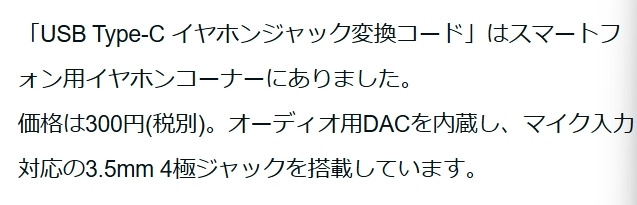

３００円を分解した人がいて
ただ線をつなぐだけではない
何らかの半導体が使われているようです。
３００円のマイクイヤホン ＵＳＢアダプターでも複雑です
メインプロセッサー
クロック付きのマイコンが使われてるって言ってる
３００円で
詳しくは飛べますマイクイヤホンリンク
ＡＭＩＳＯＮ ４台つなぎ方 リンク
４台のつなぎ方参考リンク飛べます
AMISONのヘッドセットに律儀に電源が来ているのか？
多分独自規格でマイク、ヘッドホンの回路信号線のみしか使用していないのでは？と考えています。
他のヘッドセットが使えない理由があるのではと。
ＡＭＩＳＯＮはアナログ そうだね
期待しましょう
ＵＳＢのデーターは 音声もマイクもデジタルで
クッションにマイコンが必要なんだろう。
来ましたので今度探ってみましょう。
早かったですね
アサイン調査
ちなみに普通のインカムの
音声とマイクはどれかなー
普通はどこ使ってんだろ？
凄く興味ある。
インカムに使えるマイク付きイヤホン
来ました USBCタイプです
チーフ 普通の場合の信号アサイン
下調べしといて下さいね。
早速 スマホで実験
音楽流してたら電話
電話に出れば音楽はミュート
実に鮮明に会話可能です。
アサイン 調査
抵抗 確認したが
繋がってるところが無い(笑)
スピーカー出力は本体側に繋いで音楽鳴らして探った方が早いかもね。
マイクは…総当たりかな
スピーカーに繋がってるところが探せませんでした
デジタルアナログ変換してるのでしょうか・・・
やはりインカムで音楽流しながら
出力されてるアサインを調べる・・・
デジタル出力なのかもしれません
すると電流値はどうなるんだろう
予備知識ｚｅｒｏでは難しいですね。
下がり始めました
高いときに焦って仕込まなくてよかったかな（＾＾）
ＡＭＩＳＯＮ 代替えヘッドセット考察
ＡＭＩＳＯＮインカムは見かけが
ＵＳＢ Ｃタイプのコネクターを使っていますが
差し込み方向のリバースは出来ない
溝があるのです。
本来ＵＳＢはデジタル信号なのですが
アナログ信号でヘッドセットとつながっているのかも
チーフ様がおっしゃるように本体で音楽流しておいて
信号が出てるところを探ってみましたが
電流がはっきり出ているアサインが見つからない！！！
見つかれば直接スピーカーへつなげばＩ／Ｏ変換無しで
Ｄ／Ａ変換無しで
音が出るのかもしれませんが。・・・
チーフ様が持ってきたヘッドセット
あれは音が小さかったけど出ました
マイクはダメだった・・・
そのヘッドセットは、ほかのメーカーのインカムヘッドセットですか？
今回買ったアンドロイドで使えるヘッドセット
それだと音も全く出ません。
あれ確かアリで単品で出てた汎用のインカムスピーカーです。今度工房行く時持って行きましょうか？
↓コレだわ買ったの
AliExpressでこんな商品見つけたよ： 1,611円 | オートバイ用Bluetoothヘッドセット,ユニバーサルアクセサリー,インターホン,マイク,フル,ハーフ,3/4,フェイスプロテクション
https://a.aliexpress.com/_c3VoDbS5
一般に使えるヘッドセットだったのならば
デジタルをアナログへ変化して
スピーカーをドライブさせてる筈ですから・・・
ただこれはインカム用かな
このヘッドセットを スマホで使えませんか？？？
貴重な情報 レスポンスよく
ありがとうございます。
家でみてみますね〜
携帯に刺してみたけど聞こえないし、そもそもミュートにも成らずに音楽はスピーカーからながれっぱなし。
特殊なアサインです。
ありがとうございます
これでハッキリしてきたかな
そのアリのインカムヘッドセット
AD変換はなくアナログ
USBですがピンジャック的な
チーフに手渡されたUSBオスメス
インカムで音楽流しながら
チェックをしてると
テスターがたまにマイナス表示して
ところが２回目は反応なし
厄介なスクーターエンジントラブル
それにソックリ
現象が不安定に発生するから
直ちに見極められない(爆)
B+comをアサイン解析してる人はいましたね。
確かにこの前俺が繋いだ時も音が小さかった。
https://tarsama.hatenadiary.com/entry/20240716
https://tarsama.hatenadiary.com/entry/20221026
ブリッジですね
ロータリーじゃないんだから（笑）
カーオーディオのアンプで
良くブリッジと書いてあります
特にベーススピーカー配線で
低音は指向性無いから
ステレオアンプをブリッジで
良く理解はしてませんが
音量に有利。
AMISONインカム
左の音が大きい
そんな気がします。
オートバックスの売場で
2000wアンプが安かったから
それとベーススピーカー選んだら
お客様
そのスピーカーボックスは
音がボンボンなるだけですよ
注意された事があります
ウーハー
老人扱いされました
ありがとう(笑)
大役を仰せつかり
ＴＸ1（２０番） に ＲＸ１（２３番）・・・
無いなー
それと そのマイナスＴＸ1（１９番）に マイナスＲＸ１（２２番）
それが左チャンネル・・・
ひとつのスピーカーへ アサイン４カ所 つないでるみたいですね。
チーフ見てよ
アサイン チーフの13ヵ所
先生方は24ある
もっと良く見て(笑)
このように考えてみる
ＵＳＢは全部だと アサイン２４あって
色々規格があって 使わないアサインもあったりして
急速充電出来なかったりするから
本体と規格が合ってないＵＳＢコード使うと
本体が壊れるとか・・・脅かされることもあるし
それで高価なＵＳＢを買わせる作戦だと感じるんだけど
安物買いの銭失い(笑)
それこそ安いＵＳＢコードで 本体壊したら
笑われちゃうよ（＞＜）
みんな荒捜ししてるんだから
それが楽しみなんだから（＾＾）
壊れろ壊れろって サ
そろそろ 壊れたかってね
調子が良いと つまらないから
自分でもね
音が小さいのは プッシュプル回路が働いてないのでは？？？
これは非常に難しい(笑)
プッシュプルリンク
ー－－－－－－－－－－－－－－－
プッシュプル接続は、スピーカーを駆動するための一般的な方法です。以下の手順でスピーカーをプッシュプル接続します：
トランジスタの選定: NPNとPNPのトランジスタをそれぞれ1つずつ使用します。
回路の構成: トランジスタのエミッタをスピーカーのカソードに、グリッドをスピーカーのグリッドに接続します。
バイアス電圧の設定: トランジスタの動作領域に入るためのバイアス電圧を設定します。
出力トランスの使用: 出力トランスを使用して、スピーカーに信号を送ります。
プッシュプル接続は、スピーカーの音質を向上させるために重要です。特に、スピーカーの音圧を増加させるために、トランジスタの動作領域を広げる必要があります。
一般的であるが 一般人にはわからない世界(笑)
誰かが壊すの待ってるかも…(^^)
AliExpressでこんな商品見つけたよ： 227円 | USB 3.1ケーブルテストボード,タイプC,メス用,ディップアダプター,コネクタ,溶接PCB,コンバーターピン
https://a.aliexpress.com/_c4SK9pa1
なんてコッター
チーフ流石ですね（＾＾）
４．５ｍｍバルブステムコッターも
探してくれたし
様様でございます（＾＾）
一個のスピーカーに
４アサインある
２個のアサインは弱い音声出力で
残る２個は電圧なんだな
それでプッシュプル回路入れると
増幅する
音声小さかったのはそのせいではないかと思います。
アンプ入れるよりプッシュプル回路なのね。
オスがあると拡張性あっていいんですけどね〜
紹介された先生も この情報は探せ無いって書いてあった
先生はメスでヘッドセットを調べて
アサイン抵抗値で分かったみたいだから
それで良いでしょ
そして普通のヘッドセットのアサイン調べて
クロス配線させて
上手くいくと良いんだけど・・・
メスしかないから
１０００円ぐらいのヘッドセット配線切って
半田ですね・・・
上手くいったら感動もの（＾＾）
今朝 手に入ったＵＳＢ３．１
メス アサイン調査
ヘッドセットを差し込んで どこの端子と端子がつながっているのか調べたら
日が暮れた（＞＜） どこもつながってないとなった。
難しい局面です。
先生は ヘッドセットのコードを切ったら ４本出てきたとある
その配線の色と アサインがどこに繋がっているのか調べてる
１本の配線は２ヵ所のアサインへ分かれてつながってるようです
これは接触不良を防ぐものかな・・・
配線を切って調べれば 配線がどこに繋がってるのか調べられる
それはそうだけど・・・
ＡＭＩＳＯＮのヘッドセットは 何本の配線か
ＵＳＢのアサインは未だ謎です
ただ 秀チーフの買ったヘッドセットは
マイクは使えないものの
小さな音声は聞こえた
バイクの騒音でかき消されそうなボリュームだった
秀チーフが購入したＡＭＩＳＯＮで音だけは鳴るヘッドセット、超品はこちらですよクリック
チーフの購入したヘッドセットが昨日届きました、テスターで導通確認
何ヵ所か導通がある。
お、解明に光？
