スワップ工房　原付　エンジンチューニング

ジャンプスターター　６０００円ぐらいからあります
あれは軽くて強力なブースターで、リチウムイオンどかリチウムポリマーを使ってるみたいです。

スーパーキャパシタをバッテリーに繋いでも
それはスピリチュアルですとかの回答を見受けますが
この回答者はキャパシタのスーパーが抜けてると思いたいのです・・・
手持ちのスーパーキャパシタがありまして電圧は１６ｖ
１２ｖのバッテリーにつなぎっぱなしで１４．７ｖで充電したり
大丈夫なんですけど、外して電圧計ると１７ｖあたり示して
１２ｖ電球に繋ぐとコンデンサーと違って飽きるまで点灯します

ただ大容量のバッテリーと並列に繋いでる状態だと電圧はバッテリーの電圧を示します
スーパーを外しても目に見えて電圧が下がるとかありません。

大容量バッテリーにスーパコンデンサーを並列つなぎにするだけで
セルに大電流が送られて元気に回るのならば
ネット上にこの件の書き込みが探せると思うのですが・・・
自分で実験するしかないようです。

明日にでも実験してみます。
並列につなぐだけでモータースタートの大電流が流れて
元気になったら　特許（＾＾）

バッテリーと並列は行われてないけど
スーパーキャパシタは大電流を流してくれて
その電圧と電流まで解説されていた。

冬の間はスーパーキャパシタを並列でつないでセルが元気に

参考文献を見つけました

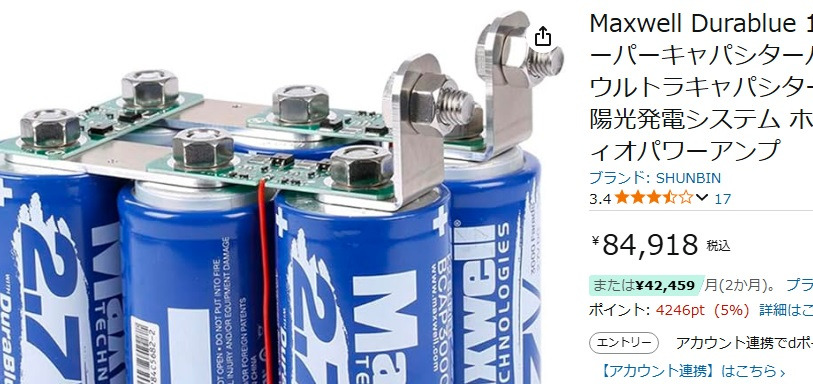

2.7V 500Fシリーズは16V 83F自動車用整流器にすることができます。 自動車の整流器に適しており、ステレオ/スピーカーの改善、バッテリー寿命の延長、電圧のバランス調整、ヒューズとワイヤの直列追加が可能です。 電池で並行して使用できます。

参考文献は、スーパーキャパシタの売り文句だったんです
そして売り切れでした　安かったのかな・・・
大電流が出せるので、ベース音とかエネルギが必要なオーディオに使ったり
みなさん　格安情報でした　どうぞお使いください

それならジャンプスターターの方がスマホも充電できるし・・・
バッテリー端子から太めの線でブースター挟めるように設置しとけばですね～

明日はブースター用端子　設置します。

手持ちスーパーキャパシタか
手持ちジャンプスターターか

DIY的な弄り大好き😍だから

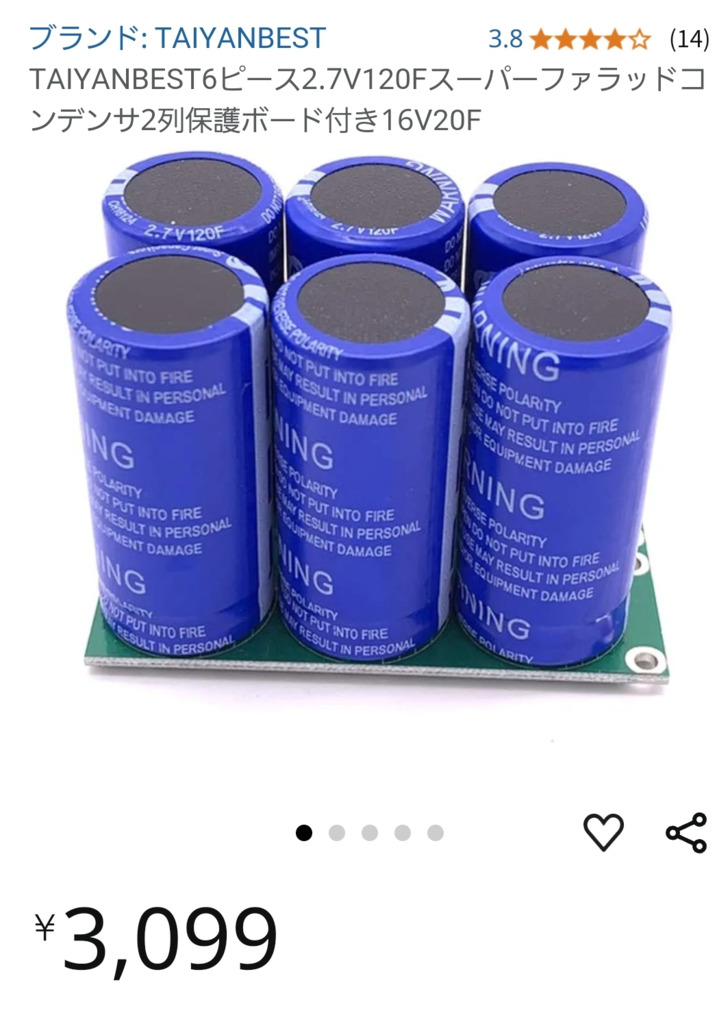

まだ安価でスーパーな

この位なら試してみたい
これでアクシスZのセルが元気になる。

しかし問題は制御回路に消費電力がある
リレー噛ませてメインキー制御でメインバッテリーと切り離すことは最低限必要

それだけで上手く行くなら良いが
セルは一向に元気にならない
かも知れない(笑)

こんばんわ。
あれから色々駆動セッティング試してみました。
シムを0.75+0.5+0.5+0.5の2.25ボス延長と同じ状態にし、センタースプリングは純正戻し、ウエイトは手持ちの8×3、9×3でなんとなく伺った仕様に似せた感じにしてみました。
使用しているTFCプーリーとは相性が悪かったのか上も全く伸びず30〜40kmハーフスロットルから全開にしても全く加速感無く最高速も70くらいがやっとの感じでした！
次にウエイトを手持ちのドクタープーリー（黒）11g、シム0.75にしてみたところ中速〜トップエンドまでの伸び感はとても良かったのですが何故かクラッチミートの回転がめちゃくちゃ早くなってしまい0発進〜20kmくらいまでがめちゃくちゃ遅いくなってしまいボツ。
その後シム0.75、ウエイト9×3、11×3のやや重め設定にした所下から上までいい感じになりました！
限界スピードは中々出せる状況にならないのですが大台超えそうな伸び感がありました！
色々アドバイス頂きありがとうございました。

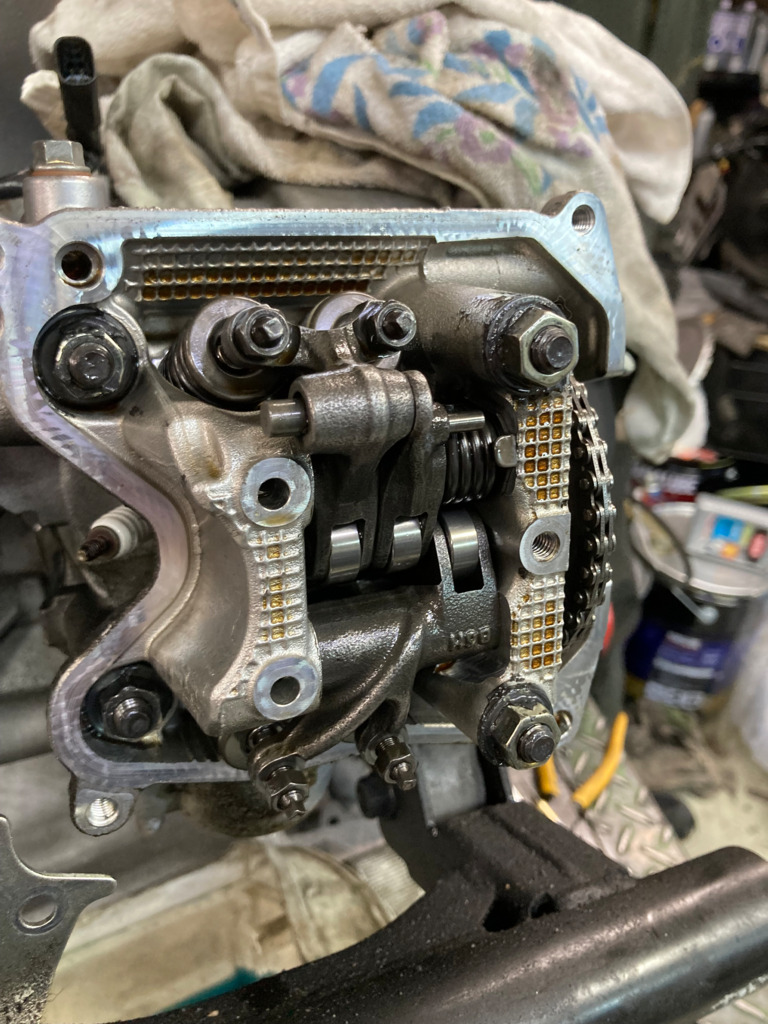

あとグリファスのヘッド開けたんですがヤマハ版VTECの構造がわかりました！

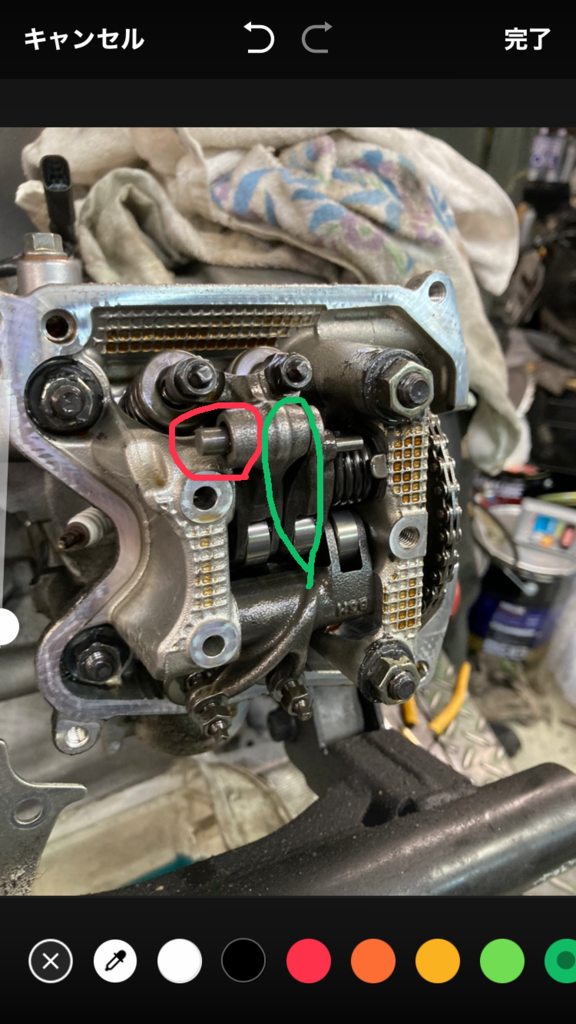

一定の回転数を超えると赤丸の所をヘッドカバーに付いているソレノイドが押します。
押される事によりピンが飛び出て緑丸のロッカーアームに繋がり吸気側がハイカムに切り替わる構造でした。羨ましいです🥺

アクシスＺ　セル回らず
メインバッテリーはリチウムイオン
それに停車中はリレーで切り離してる
ＬＯＮＧの５Ａ

メインキーを入れるとＬＯＮＧとつながるが
配線はそれほど太くないので２重にしてる・・・

グリップヒーターを消して
ヘッドライトを消して
セルスイッチを押しなおすと何とかセルが回る

３回目は１０クランクぐらいさせたけど
全然かかる気配なし

４回目少しアクセル
掛からない

５回目はメインキーを入れなおして
セル１発

メインキーを入れなおすと
インジェクション噴射するから
セルしたら掛かった

最初セルが回らなかった
あの瞬間終わったと思うが
そんなことはない
だんだん強く回るようになるセル
サブバッテリーの配線もっと太くしたら良いのかな
サブバッテリーがスーパーキャパシタなら・・・
ところがスーパーキャパシタは放電が早いから
リチウムスーパーキャパシタは充電時間がかかるから
スーパーキャパシタが良いと思う

工房到着して１０分後エンジンかけなおしたら
セルは元気で１発始動
問題はあさイチ
セルが回らないときは手軽にできるジャンプ装置かな

昼休み　セル回したら１発始動
クランク３回転ぐらい
朝は寒いからこのリチウムバッテリーに交換したときから
セルは重かった・・・
リチウムに期待して買ったけど、セルの重さは変わらなかった。

５Ｌ－ＢＳ互換　４年前だった

リチウムイオンバッテリーは　寒いと電圧が下がる
それじゃ仕方ないね(笑)　特に最初セルが回らないのに
あとからかなり元気になってくる。

２回目８回転ぐらいさせても初爆も感じなければ
メインキーを入れなおして、インジェクション噴射させれば
３回目は始動するよ。

寒い朝は始動出来ないアクシスZ
純正なのに
セルはある程度回る
しかし初爆なし

エンジン弄り放題のトリシティエンジン
セル一発始動
この安心感

ヤマハのスクーターはキックが無いから
V100はセルで掛からない事があるけど
そこでキックしたら一発始動するからね
信頼出きてたし。

あれ
アクシスZのセルボタン
パネルが外れて

スプリングが落ちそうになってる
これはヤバイ

純正なのに☀️
これは違うスイッチにした方が良いかな。

スロットルの巻きが邪魔で
パネルを戻せない
なんかタイトだよ？
ハンドルカバーの納まり
特段おかしくはないけど
このセルボタン、押すタイプ
エンジン始動はメインキーを捻って
伝統を崩して最近の車は押すタイプ。

今朝は何とか始動
セル２回目ぐらい
そんな事もあるんですね。

セルボタンはスプリング落ちなかったので使えて
パネルは押し込んで完全に嵌まってない
明るいうちに直したい。

アクシスＺのセルボタン
湿度に弱そう
セルが命なのに・・・

アクシスZ 2017年式
セルボタン　パネル嵌め込みましたが
しっかり押さないとセル回りません。

リレーがあるから電流は少ないのだけど
出先でトラブルになりそうです。

今日は寒いけど
セルが回れば始動しました。

昨日は朝からアクシスZ
　軽いから転がすのが楽です。

問題の寒い朝のセル
　最初重くて回るのか位で
2回目から少し速く回りだして始動
　気温4度で3回目位で始動しました。

キックがないからねー
　それで小さなバッテリー
　最近のジャンプスターター
　お守りになります。

メットイン空けると
　バッテリーからの配線付けてる
　そこへ繋げば😃

配線はリレー付けてメインキーオンの時だけサブバッテリーへ繋いでます、停車中容量型式違いのバッテリーは瞑想電流で劣化するとか言われてるから念のため。

しかし寒冷地仕様のトラックは並列バッテリーだからね😃神経質になる必要無いかな、リレーなんて自己満足のレベル(笑)

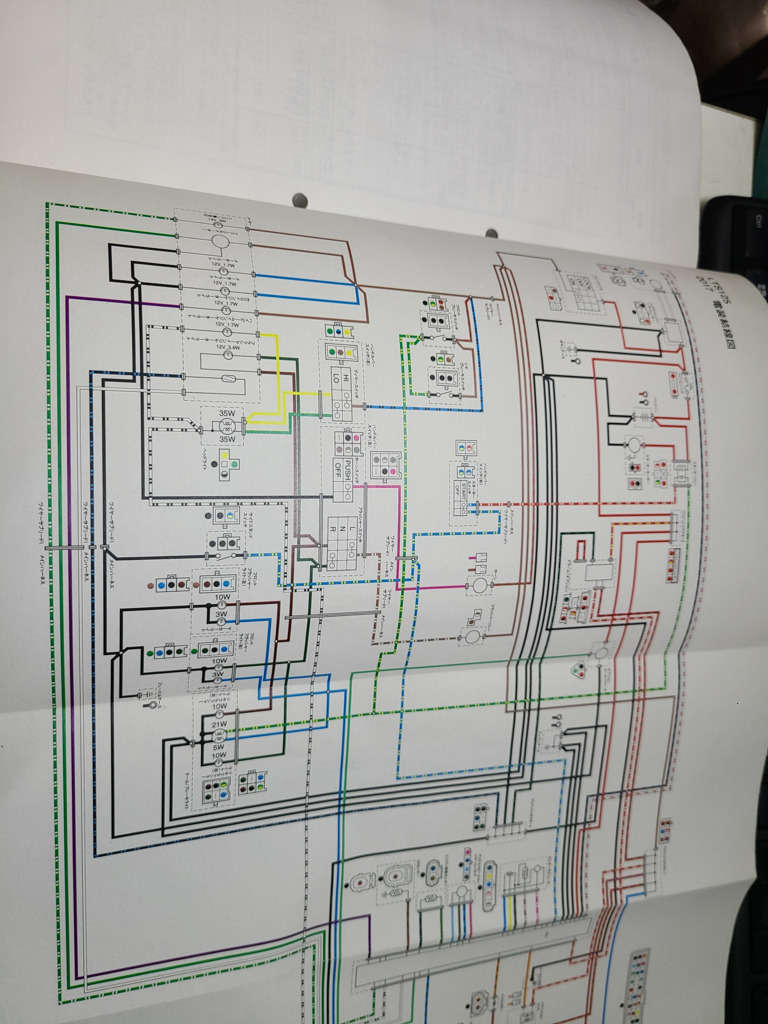

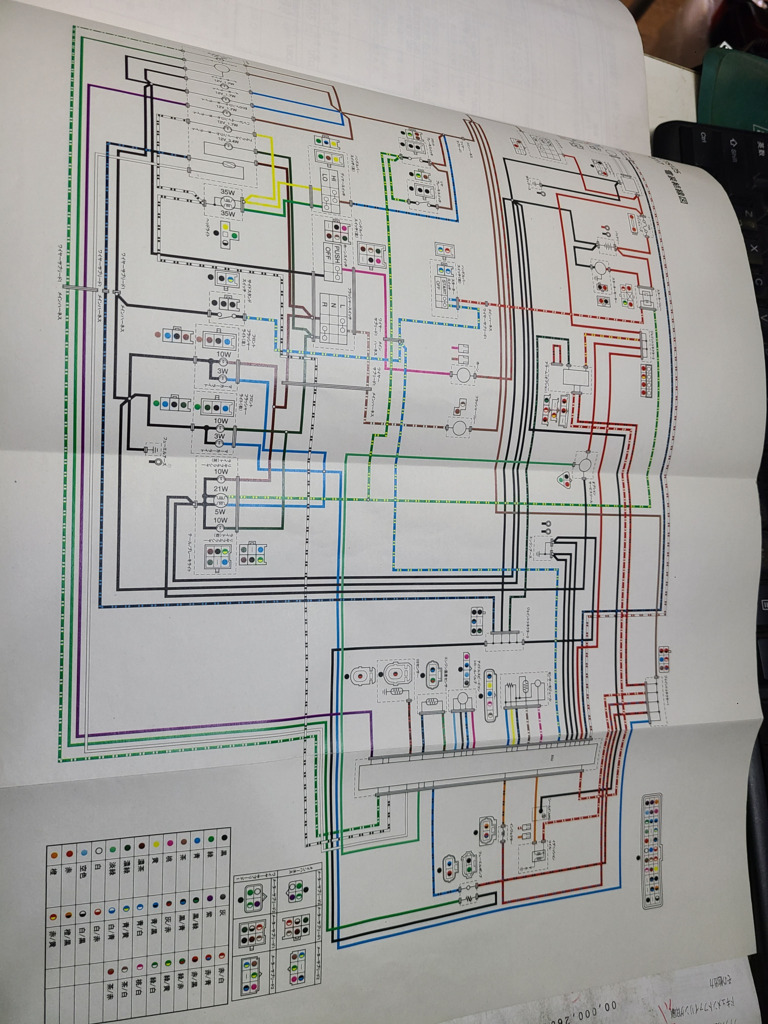

２０１７年　アクシスＺ　配線図
　セルリレーの仕組み　考察


セルリレーの太い配線は、単にバッテリーから赤く太い配線で
常につながっていて、細い２本の配線に１２ｖが来ると
セルモーターへつながる。

では細い２本の線はどこから来てるのかというと
まず緑系の配線は、ブレーキスイッチにつながっていて
ブレーキをかけると＋１２ｖがリレーに来る。

一方　赤黄の配線はスタータースイッチにつながっていて
セルボタンを押すとアースとつながるのだが
サイドススタンドスイッチが出てるとアースにつながらないから
セルは回らない。

またさらにサイドスタンドが出てると
ＥＣＵへのそれ用のアース配線がアースから切り離されて
点火が切れる仕組みでエンジンは止まるようになっている。

サイドスタンドが立ってると点火しないしセルも回らない仕組み。

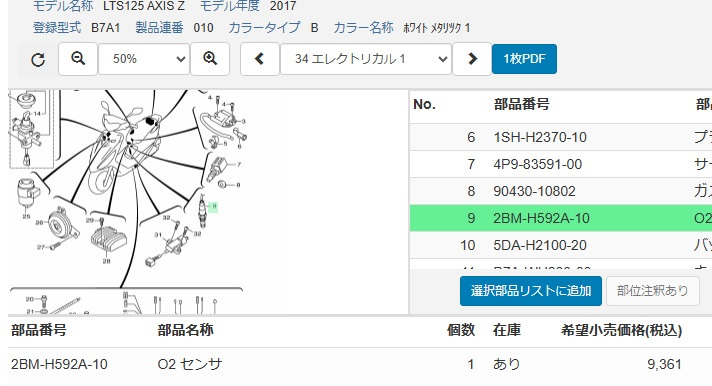

アクシスＺ　２０１７年式

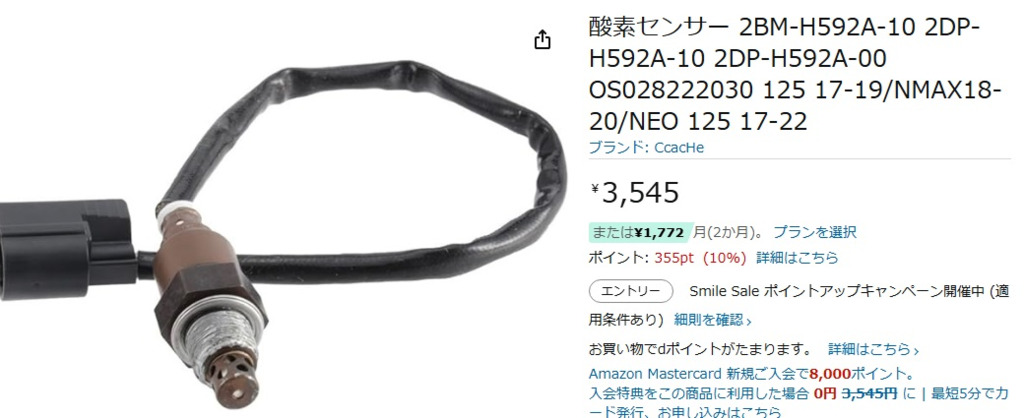

そのＯ２センサー　を　トリシティーブルーコアに使ってますが
調べました　定価は９０００円以上しますがＡＭＡＺＯＮさん

２ＤＰがトリシティー１２５で
２ＢＭも　全く同じです
ＹＡＭＡＨＡ店で頼んだり
ナップスさんとかで頼めば
９０００円以上でしょう
正規品にご注意ください

ｖ１２５みたいに詰まりそうもないです（＾＾）

アクシスZ ブルーコア
今朝から異音発生してパワーが出ないと
エンジン見てくださいとな。

ブルーコア
純正エンジンとは言え
オイルポンプ逝かれたら
オイルパンが潤沢でも
エンジンヘッドから
シリンダーそして
クランク大端小端まで
金属磨耗が始まる。

センタースタンドして
オイルストレーナーのフタを開けたら
オイルが落ちて来ません、やっぱり。

ここまでオイルが減るまで
毎日乗っていたアクシスZ
代償は免れません。

シボレーに入れてた
20W－50を800cc
入れてあげました。

アクシスZエンジン
しばらくスピード出さないで
時間に余裕を持って
行動する習慣をつけた方が良いでしょ。

今朝からアクシスＺ　純正エンジンです
Ｙｏｕｔｕｂｅのスクーター加速では最下位のアクシスＺでしたが
７０ｋｍ巡行は軽くできるし８０だって
９０となると全開ですが
追い風参考なら読みで３桁も
普段使いには最適、アクシスＺ
高度が上がればアクシスＺは有利に（＾＾）フフフ
それに燃費だってツーリングならば５０ｋｍ超えるしね
今朝乗ったら軽く感じた
ブレーキも軽く握ると効く

６５００ｒｐｍ　アクシスＺのトルクはそれを超える事は出来ない
大台出すには、ボスの長さ設定が肝
どんなプーリー入れてもそれに合わせたボスの長さ
どんなベルトでもボスの長さ設定は肝になるでしょう。

ベルトの太さ
この太さはセカンダリー
センタースプリングを外してチェック
最高速の時に中心の軸付近にベルトが来る細さが必要
ところが中心付近のプーリーフェースに
出っ張りや窪みがあると
ベルトが切れるので注意したいです。
Ｖ１００は出っ張り、アクシスＺは窪みだったかな
その環境に合わせた太さで
プライマリーの方はいくらでも調整できるので

今朝の３車線
車の流れは読みで９０
それがギリギリでした。

以前は横綱プーリが売っていて
それにしてから２万キロは開けてない駆動（＾＾）
長持ち耐久性あるよね
４７００ｋｍの中古
９０００ｋｍの時に横綱プーリー入れて
何度か開けて調整
今は３万ｋｍ超えてます。
横綱プーリが売っていたらまた買っておきたい
横綱プーリ入れたら大台ちょいちょい出てたから
今はベルトが細くなって
９０が一杯いっぱいなのかも・・・

あんまり乗ってないですが
オイルはエンジンかけなくても水分で乳化したり
酸化したり劣化するらしいから
１年ぶりぐらいにオイル変えてもよいかなー（＾＾）
オイル完全に無かったアクシスＺを最近見たけど
入れてギリ、まだ走ってます。

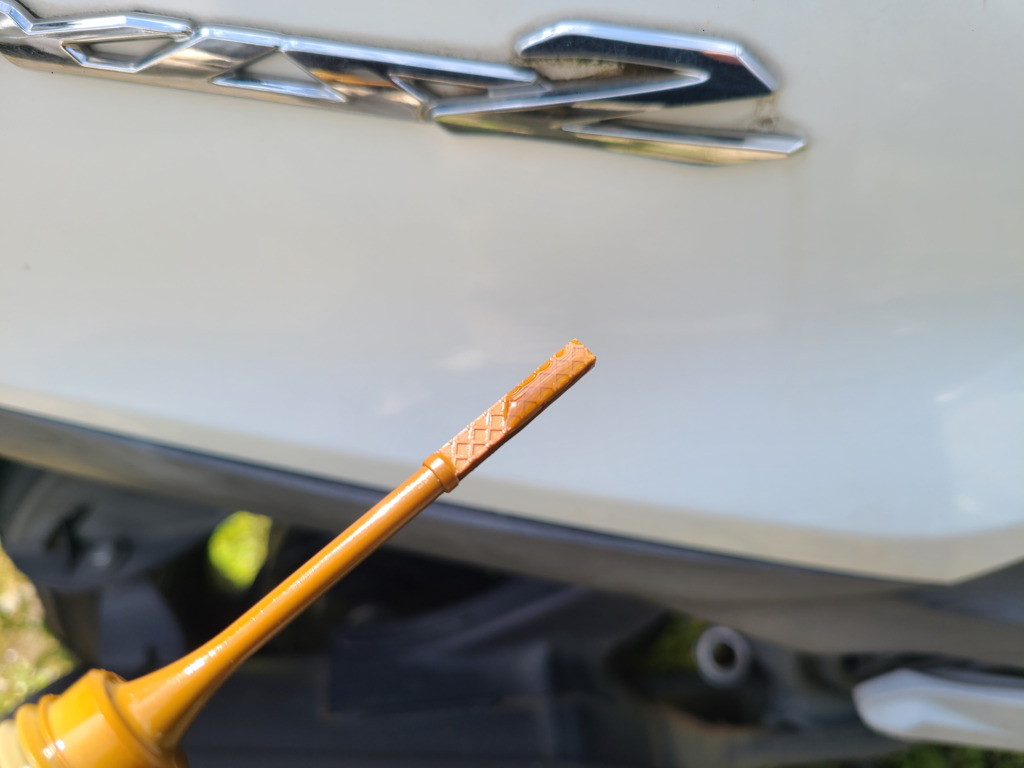

確認　オイルクリア
量も減ってません

梅雨の晴れ間　日差しが強烈ですねぇ
今日は久しぶりのアクシスZ始動
並列バッテリーにして数年
問題なく始動しました。

アクシスZは走り出しフラフラ
ジムカーナとか乗りやすい
Uターンはハンドル目一杯切って回れます。

今日もアクシスＺ
　軽い　今日も快晴
リヤショック　ふわふわ
　コーナーリング　ふわふわ
急いでるｂｏｘが左右へ進路変更
　あれ　いつの間にかに追いついて
　結局抜かしていくことに
　スクーターは楽ね（＾＾）

今夜はアクシスＺで帰ろうと
　しばらくセル回してないから昼休みチェック
ところが・・・　セルはリレーすら反応なし！！
　これは緊急事態です
　明日はアクシスＺのセル回路点検から
　早朝から弄りたいと思います。　

解決したら　レーシング
　ｖ５０　Ｖ１００　やります
　２ポッド片効きエア抜きから

アクシスＺ　今朝は久々にセル回したら
始動難　セルが弱いのはバッテリーが寒さで
凄く軽量のリチュームイオンバッテリー
寒さに弱いと言われている
このバッテリー交換したの５年前かな・・・
交換して最初からセルが弱かった
鉛バッテリーの方が信頼できるなとその時思った
それで鉛を並列配線している

これをすると
迷走電流が流れて
バッテリーの寿命が短くなるとされている
だからリレー回路入れて
メインキーがオフになると切り離している
そのおかげなのか？　定かではないが
何とか始動することができた。　

一方　ホンダキャノピーにアクシスＺエンジンを
積んだ方のバッテリーも弱いので昨日
ブースターサービス端子を外部に装置したが
今朝はサポート無しでセル１発始動した。

この記事みるとバッテリー交換は
2021年1月

アクシスZバッテリーリンク

ですからやはり5年選手
バッテリーは10年位大丈夫
ある程度乗車して放電させなければ(笑)

寒い朝　アクシスZ
今朝はセルが弱く
始動出来ず
早めに切り上げ
完全放電防止しました
延命　充電しなくちゃ

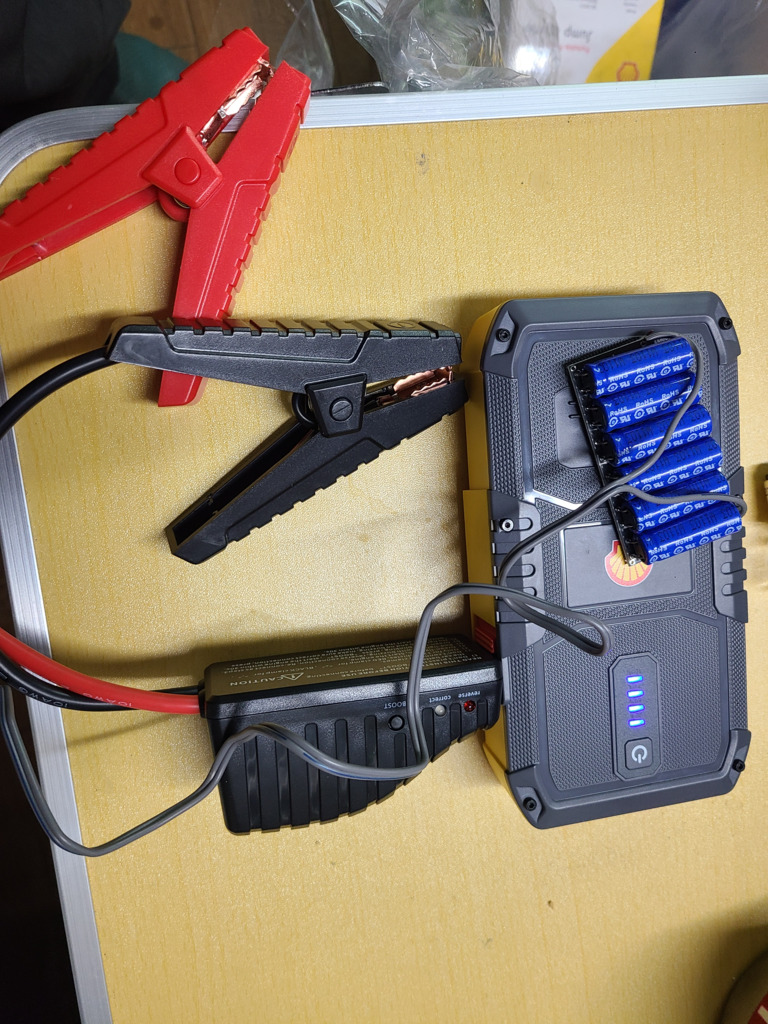

スーパーキャパシタブースター
手元に無かったから

スーパーキャパシタブースターで
ショック与えると
復活する事があり
家内の車は高いバッテリー
それで完全復活してます。

こんな高いの買えません

アクシスZ
悪名高き並列バッテリーにして
数年経過した(笑)
アクシスZはキックが無いから
寒さに弱いリチウムにして失敗
そこでバッテリー並列へ

今朝はセル始動okでした
昨日朝はセル弱かったから
深追いせず回すの止めて放置
昼間にセルしたら暖かいから始動して
数分間センタースタンドで吹かしての
今朝です。

並列バッテリー
しかもメインはリチウム
サブは鉛
危険と言われる状態です
運が悪いと火災になるから
絶対お止めくださいませ(笑)

２０１７年式のアクシスＺ
２０１８年に半額で購入
バッテリー交換はその後１度だけ
新車から３年で冬にセルが弱くなり始動難
それで購入した格安リチウムバッテリー
鉛バッテリーと並列で健在です（＾＾）

最近寒いですね～

アクシスZ また暫く放置してた
リチウムイオンバッテリー
月日が経つのは早い
もうすぐ6年

雪が降りシートに積もり溶けません
次の日にシートは溶けて
ステップには積もってる雪
セル5回目位でエンジン始動
毎日乗るなら問題なし。

寒さ　自己放電に強い
次は

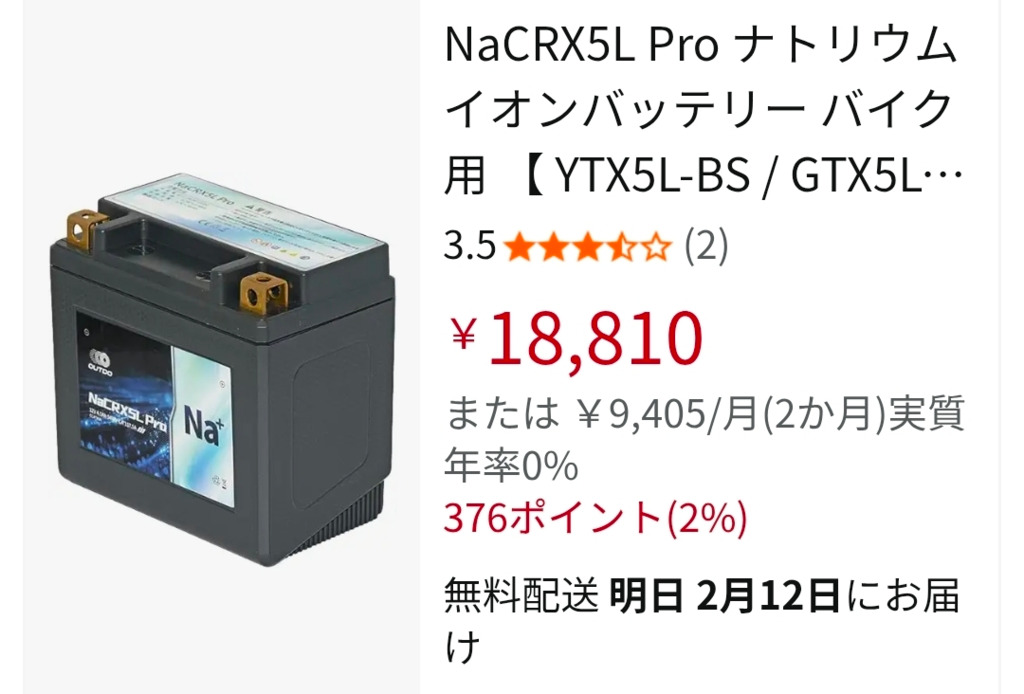

ナトリウムイオンバッテリー

どうします(笑)

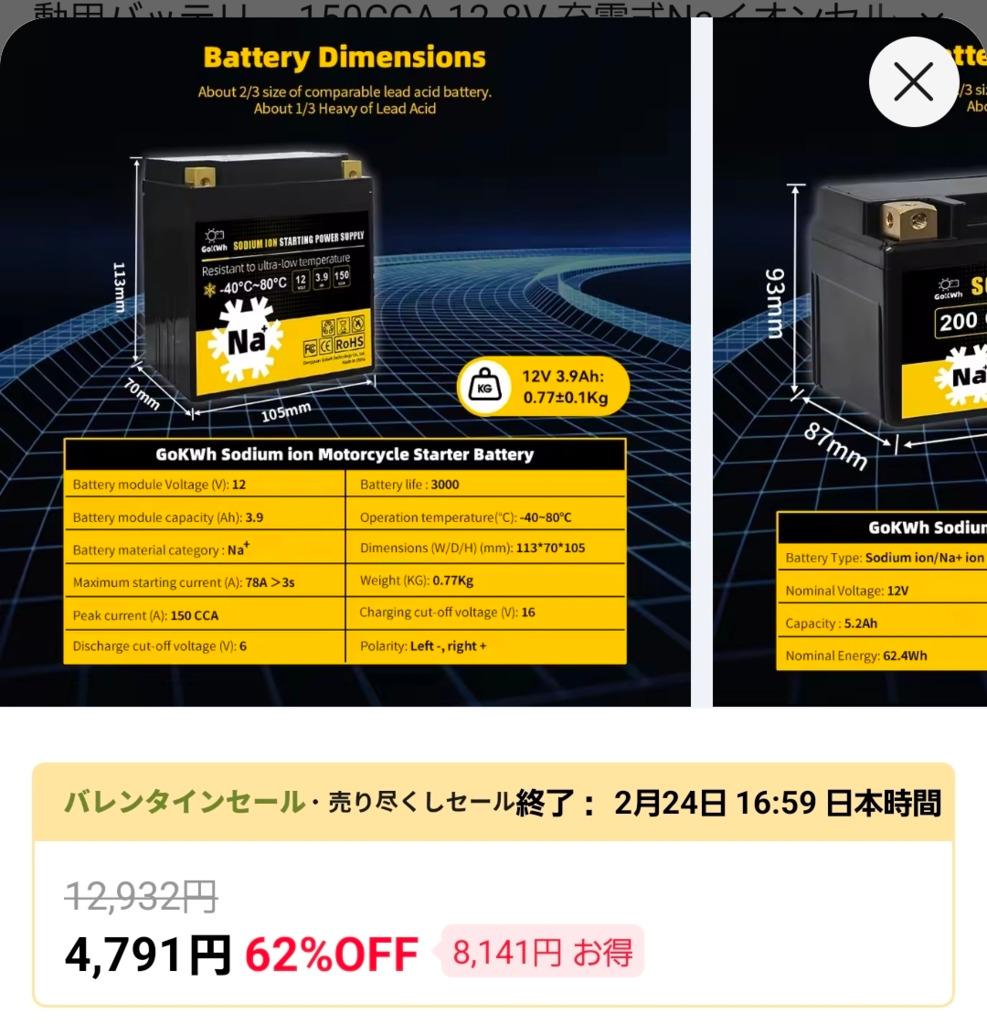

150CCA ナトリウムイオンバッテリー
送料無料サービス
ショップクーポンあります
お忘れ無く。

ドッカンパワー(笑)
