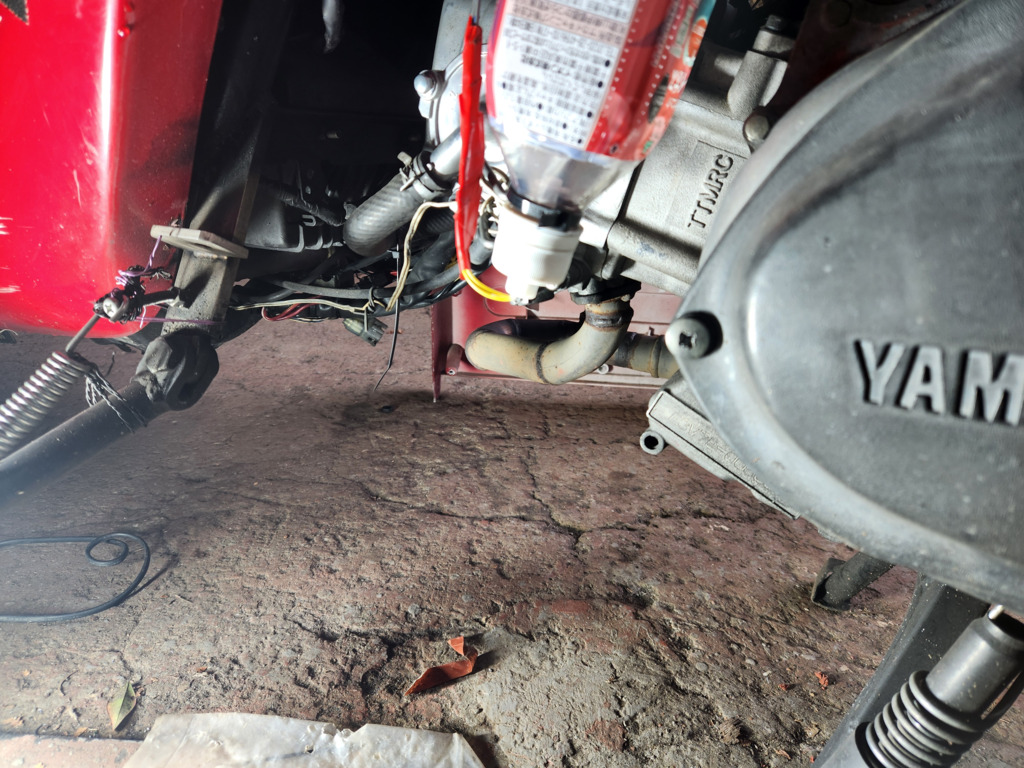

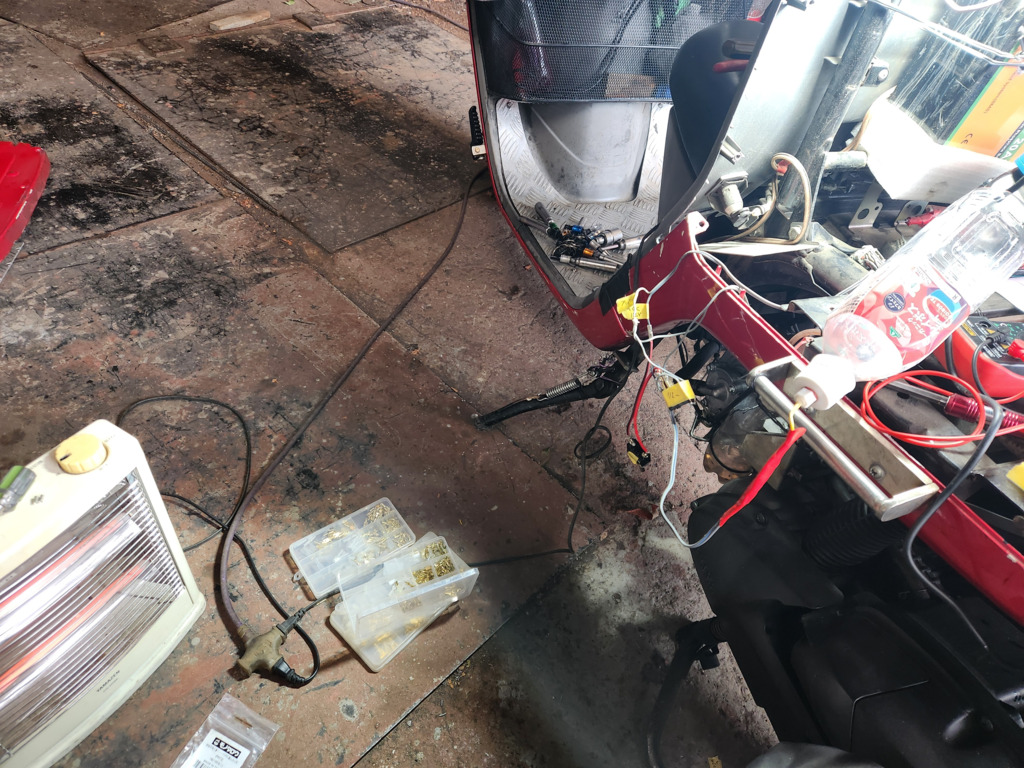

異音トリシティエンジンをホンダキャノピーに積んでエンジンチューニング
23年令和5年 年末
 不動 オーバーホール前提の125トリシティ、18年式のブルーコアエンジン単体を格安で購入しました、ガソリンタンク+インジェクション+エアクリbox、駆動もフルセット14800円でした(^^)

マフラーは 1円 即決しました、アクシスZと比べるとエキパイが一回り二回り太いです。
画像1

この年からパワーが1馬力上がってます
アクシスZの1.46倍のパワー フルノーマルでも期待できます ストローク58.7です。
4バルブになったのです。

この時点ではトリシティとNmax
シグナスグリファス等と同じ様なエンジン形式とは知らずに
ただただシルバーグレーさんの
トリシティー対抗馬
として始まります(笑)

ジャイロキャノピーみたいにシングルカムで 4バルブエンジンの弄りです

TA03に変わって始めました 4ストは始めたばかりの初心者です。

どうぞご参加下さいませ 一緒に勉強しましょう。

vva中古異音エンジンに入っていたカム、排気カム、よくぞここまで
画像1
この削りかすが・・・オイルポンプを徹底的にやっつけたと考えられます。
オイルなしで乗ってたとは考えられない・・・
なぜなら、吸気カム削れてないからです。
オイルシャワーの向き悪いのと新品ポンプにしてもオイルプレッシャーは低いです。吸気は高速カムの方が磨耗してますね、スピードが上がると摩擦が減る話はなんなんでしょか、R15中古も排気カムが磨耗してる形跡を確認してます。
排気ローラーアームが固着して回転しなくなっていたので、ここまで減ったものと思われます
アームのローラー潤滑 雰囲気での潤滑が 不足しているのは確実です。

9月11日 721ページ まで増えました。
過去記事 最新記事 スクロールバーがこの下部にあります。
格安ハイカム入れて純正ECUで問題なし
格安ビッグスロットも問題なし
7月 オイルクーラー
各種格安ゲージ設置しました
機能してます♪
ヘッド吹き抜けが始まりました 豆乳精製所
8月 四国ツーリング 伊那でテンショナー巻スプリング折れる
9月 YZF-R15 19馬力ヘッド入手 いよいよスワップチューニングです
①YZF-R15VVAエンジン入手クリック
②エキパイ加工クリック
③YZF-R15 SEC1Jヘッド比較クリック

 R15ヘッド SEC1Jへスワップ 安定しています。

次はトラブル編のご紹介
④トリシティーのカムチェンテンショナー壊れて長野県で立ち往生 その場で直して再始動リンク

それではお時間のある時 4バルブ トリシティーエンジンの情報交換しましょう よろしくお願いします

6月13日 1208ページまで増えてます

スワップV100
作成: 2024/01/07 (日) 08:20:36
履歴通報 ...
2067
スワップV100 2026/09/16 (水) 05:16:06 修正

おはようございます
 心配して来てくれたか。

画像1
画像2

ATAKAで選んだ
アジャスターブルスプロケット
VVAで使えるやつ。

画像見ると2ピンは使えるな
使えないのは100度カムだろう。

画像1

180度ピン穴が変形してるな
変形長穴だわ
これまたアカンやつかな(笑)

2068
スワップV100 2026/09/16 (水) 05:39:18 修正

またまた
おはようございます

AIがね
投資してるAIがね
まだまだなんだよ
よーくみて欲しい。
画像1

オレの発声が悪くて
トリシティが取引に
成ってるがAIさん
駆動側と電装側
混同しとるわ
駆動はいかなる場合も
左足側だよね。

YZF15エンジンは発電ローター
左足側です ミッションだから
そのローター外して
カムチェーンは触る事になる

トリシティもカムチェーンは
左足側で同じです
ブルーコアはそうなんだよ
おそらく
シグナスグリファスも
左足側にカムチェーンがある
そしてオイルポンプまでもが
左足側にあるのが
シグナスグリファスだと思う。

2069
スワップV100 2026/09/16 (水) 05:52:30 修正

オイルポンプ駆動側
シグナスグリファスだと思う

それが変なんだよ
シグナスグリファスもオイルポンプは
右足側にある。
画像1

右側だよね
オイルポンプ交換は
右側ですよ

オイルポンプ交換で
エンジンオイル抜いた事無いけど(笑)

2070
スワップV100 2026/09/16 (水) 09:34:31 修正

異音トリシティエンジン
 買ってきて
 最初にキャブで始動させたら
 静か(笑)
画像1
これは排気アーム
 ローラーのベアリング粉砕
 カム山はまん丸
 静かなアイドリングでした。

排気アームが特にダメージ
 排気バルブが少ししか
 開かないから静か(笑)

その原因は推測ですが
 オイルポンプ劣化

アームもカムも新たにして
 走り出すと3km
 抱き付きか?

軽い抱き付で再始動
 ゆっくり帰り開けると
 ピストンの吸気側
 縦傷

シリンダーは大丈夫
 新たなピストン
 また抱き付

吸気側が縦傷
 新たなピストン
 シリンダー

またエンジンストール
 今度はピストンピン
 メタルの焼き付き

初めて再始動成らず
 バスを待つ





2071
スワップV100 2026/09/16 (水) 09:53:16 修正 >> 2070

バスを待つ

これ 推測ですが
 オイルポンプの劣化
その後、オイルポンプ交換
 抱き付はなくなりました。

それでもカム山が減ってる
 YZF15のヘッド、高速アームの、スリッパが減って異音。

ローラーアームに取り替えた、ATAKAのトロコイドポンブ、羽数が少ない増量タイプへ。

これでカム回りが潤滑され、減る事が無くなるが、オーバーヒート繰り返す

サーモが逝かれてる
 115度 120度
 水温高めで、水冷ポンブのオイルシール、やられた。

そこがやられると
 オイルに冷却水が混じる

サーモ新たにして
 水冷ポンブ新たにして
 ビッグバルブエンジンヘッド

あれから10ヶ月
 ビッグバルブエンジンヘッドは
 なんだか騒々しい
 まぁ YZFのヘッドだって
 アクシスZの様に静かではなかった
 タペットクリアランスは
 排気0.2 吸気0.1
 だいたい合わせてる
 どうもカムチェーン
 擦れる様な音にも感じる

手動テンショナー
 指で締めるぐらいでロックナット
 そのぐらいが静か

そして
20/23バルブ アームの巾が
 大問題発覚した。

付属アームが 22/25のアームだった。
 YZF15のヘッドから
 アームを取り出す

これでバッチリ静かになった。
 YZF15のアームは
 ローラーアームに変えたばかりだ
YZF15のバルブは小さいが
 騒々しいのはアームが少し
 ヅレてたからかな?

ビッグバルブ20/23にも
 バッチリあってるわけではないが
 静かになった。

2072
スワップV100 2026/09/16 (水) 10:26:18 修正

ビッグバルブは
20/23が初心者クラスにあってる
水温もサーモが正常ならば
ラジエーター追加必要ない
ECUも純正でok
インジェクターは135 140あたり
ビッグバルブなら65ボア
生きてくる。
アイドリングのガソリン流量
62ボアより低下して
SEC1J 125ccと同じ0.5g台も
時々表示されてる
0.6g台で0.7g台だった62ボアより
エコですよ(笑)
1400から1450rpm

これはバルブの際にシリンダーがあったから、カーテンになってスワールが正常に働かないからだと感じる。

アクセルの開きが少なく加速する
65ボア
格安ポン付けチェーン(笑)

2073
スワップV100 2026/09/16 (水) 10:56:08 >> 2072

YAMAHAは三角コネクターがOBD2で
そこに繋げば他の配線は必要ない
水温 エンジン回転数
ECU入力電圧 吸気温度
吸気圧 スロット開度
ガソリン流量
モニター出きるから愉しいね~。

ECU電圧はレギュレータ異常とか
逆に低くなると点火が弱る
走れなくなる。

スロット開度が役に立つ
単にボリュームだが
これがゼロにならないと
ISCがオンに成らないから
エンストする
あるいはアイドリングが高くなる
閉じてゼロ%に成らなければ
ポジションセンサーが疑われる。

ガソリン流量は
特にアイドリングで
調子の裏付けになる。
愉しいね~(笑)

2074
スワップV100 2026/09/17 (木) 10:55:01 修正

トリシティ
リヤ

そろそろ限界でした
新しいのは5mmぐらい厚みがあって
画像1

2075
スワップV100 2026/09/19 (土) 08:02:55 修正

これがVVA 二股アーム
オイルポンプ劣化してたのも事実
トロコイドみた感じではわからない
ピストン潤滑不足して抱きつき
ヘッドはカムシャフト丸くなり
アームのローラーはベアリング破損

画像1
画像2

125ccだとシリンダーは
 ギリギリ抱き付かなかった状態
 ボア58にして抱き付いた
 抱き付いたから
 安物キットが原因と決めつけ
 62ボアを入れたら
 更に早く抱き付いた(笑)
 安物キットで大丈夫。

ヘッドには
 オイルプレッシャー掛かる
 6Mビスがある。
それをニップルにしてチューブ
 エンジン始動させれば
 オイルはタラーリと出てきた
 劣化してると
 おじいちゃんのオシッコ

あの出方では飛ばない(笑)
 ボアアップするなら
 強化オイルポンプにしたい。

オイルポンプ
 不純物オイルで劣化して来ると
 カムシャフトまでやられる。

前のオーナーは
 トロコイドを劣化させていた。

2076
スワップV100 2026/09/19 (土) 08:18:51

夏 オーバーヒート
 信号待ち 95度を越えていく
 100度 102度
信号待ちはハラハラ
 青になり走ると95度 90度
 そんな夏を過ごしていた。

夏のツーリング
 秩父からブドウ峠
 水温95度
それほど暑くないが
 エンジン温度は高くなる。

正常なサーモは90度で全開になる
 早々95度にはならない
 それはサーモが劣化し始めてる
 そのまま100度越え気にしないでいると

水冷ポンプのオイルシールが劣化し始める
 劣化すればオイルに冷却水が漏れる
 オイルに水が混じると

ブローパイから蒸気がでる
 ノスタルジア
 スチームエンジン

2077
スワップV100 2026/09/19 (土) 18:20:17 修正

画像1
画像2
画像3
画像5

早い 届きました
吸気 排気 バルブ
タペット巾ok
パーツも不足なし

バルブ22/25が来てる(爆)
ドウシマス
ボア68ミリ
水冷通路72ミリある
行けるかな(笑)
画像1
画像2
画像3

2078
スワップV100 2026/09/19 (土) 18:32:36 修正

22/25 在庫
2つになりました(爆)

画像1
インマニを作って
ビッグバルブやるしかないな

画像2
92ドル
届いたやつは刻印が薄い

画像3
180ドルはしたよ
刻印が濃い
高いだけある(笑)
画像1

2079
スワップV100 2026/09/19 (土) 18:49:18 修正

ヘッドガスケット
 68ボアの70.5ミリもあるな
 これを68にして
 水路に抜ける心配
 低減させたいが
 圧縮が高くなりそうだから
 ロングストロークでヘッドに
 分厚いジュラルミンガスケット
 それが水路と繋ぐのにも有利だな。

画像1

ベースは紙で
ヘッドに6ミリジュラルミンかな?
ピストンリングの位置は
飛び出せないから
ベースも厚くして
ヘッドは3ミリかな。

ベース3ミリ ヘッド3ミリ
96リンクカムチェーン
2'x3'は6.25mmでしたか
6ミリならアジャストタイミング
少しで済む。

画像1
3+3+紙でタイミングアジャスト
使わないでトルク出しても良いかな。



2080
スワップV100 2026/09/19 (土) 18:57:45 修正

不足部品あり
VVAの高速カムに巻く
スプリングとプレートがないわ
純正頼まないと(爆)

画像1

画像1

2081
スワップV100 2026/09/19 (土) 22:47:27

来てますよ。
画像1
画像2

2082
スワップV100 2026/09/20 (日) 05:49:27 修正

画像1
プレートは楽天

スプリングはタロウ
画像2

2083
スワップV100 2026/09/21 (月) 07:21:20 修正

ヘッドガスケット 1.5かな
ベースは5ミリ
2'x3' カムチェーンは96リンクで
6.35ミリ
画像1

3mmエキセントリック
圧入ピン
画像1

画像1

28mmかぁ タフだよね
 ベアリングも2分割
 何人が考えた?
 ものにするのもすごいな
 溶接で28ミリ丸棒
 くっ付けたのとは違う(笑)

中は中空で
 ポンプからオイル供給
 これが少ないと
 横型エンジン
 ピストンの上側から抱き付く。

オイルパンの油面は関係ない
 底のオイルが飛び散る訳ではない。

そのうち小端ピンが焼き付く
 オイルポンプ劣化
 不純物混ざるオイルなら
 あり得る。

カムが丸くなるほど削れた
 金属粉がオイルに混ざり
 劣化に拍車を掛けた。

それを譲り受けた。
 めんどくさいなー




2084
スワップV100 2026/09/22 (火) 07:45:23

96リンク 2'x3' 6.35
カムチェーン 来た
画像1

2085
スワップV100 2026/09/24 (木) 04:36:49 修正

65ボア 快調
ハイオクにしてノッキング解消
ホントに解消した
スタートでノッキングしてた
音が消えた。

シリンダー水路と
ヘッドの水路
メタルガスケットの水路穴と
シリンダー燃焼室
ノッキング解消して
吹き抜けの心配は無くなった。

ノックしても吹き抜けなかった
低い回転でトルクが掛かる
その時の全開ノッキング。

ローラー軽くして
逃がすのも良いけど
65ボアはトルクを楽しめる。

2086
スワップV100 2026/09/25 (金) 04:12:49 修正

トリシティVVAエンジン また異音
タペットクリアランスの異音ではない
4200RPM 住宅街
30Kmでゆっくり走ると
散歩してる犬に吠えられる。

犬も音がわかるんだな
ワンワンワン

アイドリングでは異音は無い
フェンダーがタイヤに擦れてる?
そんな音が出る。

5800RPM
60Km越える様な速度になると
走行ノイズでわからなくなる
念のためリヤフェンダーを確認
追加インナーフェンダーを疑う

八甲田山ツーリング行く前
割れてたから瞬間接着剤を
割れに染み込ませた
そこはまだ大丈夫だ。

純正のインナーフェンダー?
それとも カムチェーンテンショナー
手動テンショナー?

トルクを抜いて走る
一番静かに走れる走行速度
摩擦ノイズの様な異音
ワンワンワン

2087
スワップV100 2026/09/25 (金) 04:27:24 修正 >> 2086

ラジエーターリザーバータンク
減ったか?
昨日の早朝感じた摩擦ノイズ

帰りに走り出す前に
リザーバータンク見ると
減ったか?

念のためオイルを見るが
オイルはキレイ
リザーバータンクレベルは
車両の角度で変わるから
その範疇か。

帰り道 住宅街 ゆっくり走る
摩擦ノイズ 感じた

今朝もそろそろエンジン始動
毎日テストするVVAエンジン

2088
スワップV100 2026/09/25 (金) 18:19:31 修正

キター
画像1

えらく太い
 エキセントリック
 圧入ピン

何故?
 大端ニードルベアリングが
 2分割なのか
 分かるよね。


2089
スワップV100 2026/09/25 (金) 19:51:55 修正 >> 2088

お疲れさまでした
 明日は土曜日
 現場は休み
 仕事はあるが
 残り少ない青春
 遊ぼう(笑)

小端が焼き付いた
 トリシティのクランク
 その探しからだな

なんならクランク
 割りたい。

画像1



2090
スワップV100 2026/09/25 (金) 21:48:44 修正

画像1

エキセントリック(笑)

画像1

手軽にね(笑)
AIさん
どういう感覚かなー
それは頼もしいなー。

2091
スワップV100 2026/09/26 (土) 15:14:50 修正

SEC1J クランクありました
 左右ジャーナルベアリング
 駆動側は大
 マダマダ大丈夫だ
何が悪い
 オイルポンプ劣化で
 小端メタル焼き付き
画像1

これギヤは圧入だな
 タイミングはどうなってるんだ?
 クランク分解図なんて 無いよな
 キーがあるのか?
 どら
ー---------------
ギヤプーラー
 いつものハマグリでは大きすぎるだろう
 まさかベアリングごとギヤを抜いてしまうか!
 ベアリングには、よりストレス掛かるけど

回転の位置は細いところに
ランプスプラインがあるから
ポンチ打っておくか・・・

ジャーナルベアリング外さないと
圧入ピンは押せないからね。

この画像ではオイル駆動スプライン側の様子が分からないな・・・

2092
スワップV100 2026/09/26 (土) 15:18:05 修正

左 SEC1J 124ccヘッド
右側は YZFーR15
 乳化オイルで飛騨高山から
 帰宅したヘッドです。
画像1

排気バルブ 18mmかな
 同じに見える
吸気 21mmかな
 どちらのヘッドも
 径は同じに見えます。

違いは 吸気通路
 フランジ部で太いR15

2093
スワップV100 2026/09/26 (土) 15:23:20

バルブステム間隔
吸気が23mm
排気は22mm
画像1

VVAのスプリングとプレート
YZF-R15、残してありました
今、注文してありますが
同じだと思う。

2094
スワップV100 2026/09/26 (土) 16:43:23

オイル側
画像1
画像2

オイルのガイド
 庇があるが
 圧入されてる感じ
庇があっても
 押せるかな
 ピンには穴が有るから
 D型のプレスパーにして
 穴の左右が押せる様に。

2095
スワップV100 2026/09/27 (日) 04:50:15 修正

VVA トリシティエンジン
 センタースタンド
 アイドリング 心地よい音
軽く吹かす 3000程度まで
 タイヤが空転すると急にノイジー
インナーフェンダー押さえながら吹かす
 変わらない。

駆動ベルト外して吹かすか
 タイヤが空転すると
 ノイジー

60越えると走行中は気にならない
 40キロ走行
 のんびり走ると気になる。

センタースタンドで空転させると
 ノイジーが良く分かる。

プーリーを外して撮影
 タイヤが回らないと
 異音が分からないよ

エンジン止めてタイヤを回す
 異音はしない
 ギヤではないし
タイヤ回せばアウターが回る
 アウターが回るとドリブンも
 回りだして
 タイヤ止めるとアウターが止まり
 ドリブンは惰性で回り続けて
 異音なし。

低速走行でヒィーンカンヒィーンカン
みたいな電気自動車みたいな異音
ナンじゃらんホイ。

画像1

久しぶりに駆動開けたら
カバーの高いビス
舐めてたから
買ってあったビスに交換
ローラーもドクターになってた
ベルトは大丈夫です。

トリシティのクランク
ランププレート
丸穴でスプライン無い
トリシティエンジンは
ドライブフェース固定ナットが
緩みやすいから
17ソケットで目一杯閉めた。

2097
スワップV100 2026/09/27 (日) 08:48:08 修正 >> 2095

次はAF計が段差通過で電源が落ちる
その確認してます。

アクセサリー配線 ウインドウオッシャー
スイッチから分岐させてる
その配線が怪しい
これはヘッドライトとは違うから
ヘッドライトはまた別の配線になる
これは時間掛かるぞ。

AF計は特定出来た。
