異音トリシティエンジンをホンダキャノピーに積んでエンジンチューニング
23年令和5年 年末
 不動 オーバーホール前提の125トリシティ、18年式のブルーコアエンジン単体を格安で購入しました、ガソリンタンク+インジェクション+エアクリbox、駆動もフルセット14800円でした(^^)

マフラーは 1円 即決しました、アクシスZと比べるとエキパイが一回り二回り太いです。
画像1

この年からパワーが1馬力上がってます
アクシスZの1.46倍のパワー フルノーマルでも期待できます ストローク58.7です。
4バルブになったのです。

この時点ではトリシティとNmax
シグナスグリファス等と同じ様なエンジン形式とは知らずに
ただただシルバーグレーさんの
トリシティー対抗馬
として始まります(笑)

ジャイロキャノピーみたいにシングルカムで 4バルブエンジンの弄りです

TA03に変わって始めました 4ストは始めたばかりの初心者です。

どうぞご参加下さいませ 一緒に勉強しましょう。

vva中古異音エンジンに入っていたカム、排気カム、よくぞここまで
画像1
この削りかすが・・・オイルポンプを徹底的にやっつけたと考えられます。
オイルなしで乗ってたとは考えられない・・・
なぜなら、吸気カム削れてないからです。
オイルシャワーの向き悪いのと新品ポンプにしてもオイルプレッシャーは低いです。吸気は高速カムの方が磨耗してますね、スピードが上がると摩擦が減る話はなんなんでしょか、R15中古も排気カムが磨耗してる形跡を確認してます。
排気ローラーアームが固着して回転しなくなっていたので、ここまで減ったものと思われます
アームのローラー潤滑 雰囲気での潤滑が 不足しているのは確実です。

9月11日 721ページ まで増えました。
過去記事 最新記事 スクロールバーがこの下部にあります。
格安ハイカム入れて純正ECUで問題なし
格安ビッグスロットも問題なし
7月 オイルクーラー
各種格安ゲージ設置しました
機能してます♪
ヘッド吹き抜けが始まりました 豆乳精製所
8月 四国ツーリング 伊那でテンショナー巻スプリング折れる
9月 YZF-R15 19馬力ヘッド入手 いよいよスワップチューニングです
①YZF-R15VVAエンジン入手クリック
②エキパイ加工クリック
③YZF-R15 SEC1Jヘッド比較クリック

 R15ヘッド SEC1Jへスワップ 安定しています。

次はトラブル編のご紹介
④トリシティーのカムチェンテンショナー壊れて長野県で立ち往生 その場で直して再始動リンク

それではお時間のある時 4バルブ トリシティーエンジンの情報交換しましょう よろしくお願いします

6月13日 1208ページまで増えてます

スワップV100
作成: 2024/01/07 (日) 08:20:36
履歴通報 ...
1997
スワップV100 2026/09/08 (火) 02:09:10 修正

65ボア 同じヘッドで
 3mm広げたボア
 圧縮は計ってない
 セルの感じは無理はない。

以前のセルが厳しい圧縮
 ノーマルヘッド
 それに62ボア
明らかに圧縮が上がって
 デコンプ働いてるのに
 バッテリー弱い感じ
 連続クランク出来ない

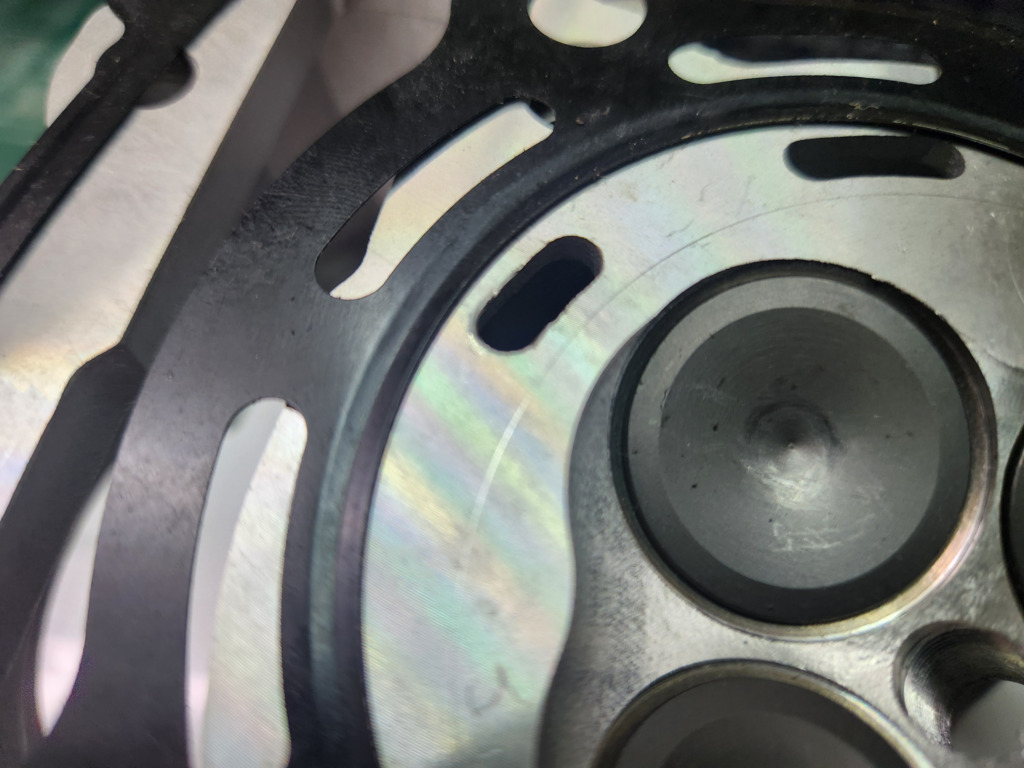

圧縮がそこまで高いと
 ヘッド吹き抜け
 オイルがババロアに成った。
画像1

SEC1Jノーマルヘッドのまま
 62mmボアアップ
 圧縮が上がりすきます
 58ボアなら大丈夫。

ヘッドを加工して
 圧縮を下げるか
 96リンクカムチェーンで
 シリンダーベース嵩上げ
 適正圧縮には
 チェーン長く成りすぎだろうな。

1998
スワップV100 2026/09/08 (火) 02:28:09 >> 1997

ワイドバンドAF計
65ボアにして
最初に始動して
アイドリングさせてた時は
正常だったと思う。

10に張り付き
その後19台に張り付き
O2センサーの配線
異常なしに見えるが
断線してるとどうなるんかなー。

1999
スワップV100 2026/09/08 (火) 02:52:52 修正 >> 1998

高くなった
 倍近く
画像1

Amazonの方が安かったのだが
今買うならアリ
画像1

2000
スワップV100 2026/09/08 (火) 07:12:03

今朝の10kmテストは
 6000rpmオーバーもトライ

始動するとAF計は 12台
 直った 配線が切れてることは無いようだ
 水温はすぐに80度台へ
 それでも13台 14台にならないと思ったら
 19台に張り付いた 途中エンジン止めて再始動
 19台は変わらない これは本当に19台なのだろうか
 アイドリングでも19台
 ゼロ発進フルスロットル
 トルクが増えてるのと
 ヘッドが静かになってるので
 なかなか速く感じる。

インジェクターは135cc か 140ccが入っている
 アイドリングガソリン流量も0.6g/s台で少ない
 インジェクターその上の手持ちは 160ccぐらいにあるか?

プラグはボアアップの時見たけど
 かなりきつね色
 薄いには薄い
ボアアップして更に薄くなってるか
 それとも吸気のシリンダー壁
 ボアアップによりカーテン効果が無くなり
 ブルーコア本来のスワール
 希薄燃焼が促進されているのか・・・

ひとまず傷んだ吸気バルブの頭
 傷んだなりのクリアランスで
 静かだ
 最初より静かなのは
 2バルブの幅の的を外してないからだろう。





2001
スワップV100 2026/09/08 (火) 07:50:58

画像1

ステム4.5mm 23バルブ
ダメ元でお取り寄せ

2002
スワップV100 2026/09/08 (火) 11:15:57

ワイドバンドAF計
amazon
これでよさそうですね。
画像1

2003
スワップV100 2026/09/08 (火) 16:34:05 修正

雨が止んだ
 蚊がすごいなか
LSU4.9
センサーに パーツクリーナー吹いて
始動させた
10から 12 13 14 ヤッター
ところが 20に張り付いた
センサーが ボアアップしたタイミングで終わった
そんな タイミング良く
壊れるかな?

このワイドバンド なかなか反応が良く
気に入ってた エンブレで20に張り付く
吹かせば 10 そして12 13 14 15
小数点 2桁で動く

2004
スワップV100 2026/09/08 (火) 18:20:02 修正

トリシティVVAチューンエンジン
今日で無事に30km走破しました
しずかだよ
ヘッドの騒々しさ
無くなりました。

AF計 パーツクリーナーで
直りました
試す価値がありますよ。

信号待ち 先は登坂
全開にしてみました
ノッキング感じた(爆)
ノッキングだと思う。

ハイオクが良いかな
点火時期もセンサー進めてるから

アイドリング
ガソリン流量が0.5台から0.6台
SEC1J ノーマルで0.6台ですから
CNCポーティングヘッド
20/23バルブは
65ボアと相性が良いよ

アイドリング1350RPM
アクシスZみたいに低くなってます。

バルブ20/22もあるみたいよ
色々あるから
楽しめますね。

水温はサーモが開く89度
信号待ちでも
その水温を越えられない
追加ラジエーターは必要無し。

スロットルボディは純正です
ECUは純正です。

いよいよエアクリ抵抗あるかな?
もしかしたら
そのリミッター外すと
ETC付けても良いかも。

このクラスのヘッドだよ
画像1

2005
スワップV100 2026/09/08 (火) 18:53:30 修正

2018年式
トリシティエンジンヘッドは
排気が45度ぐらい
曲がってんだよね。

でもねYZF-R15V3はストレートだった
ストレートで排気フランジになります。

おそらく
シグナスグリファスはストレート排気
自作何かしないで
グリファスのマフラー使えば良いかも。

こっちのヘッドを使ってます
シグナスグリファスは
カムチェーンスプロケットが
おそらく違うんだよ
カムシャフトのピンが
90度違いピンが違うんだよ
でも大丈夫だった
SEC1Jのスプロケット
YZF-R15のスプロケット
タイミングは同じ
そっち系のカムシャフトで行けます。

画像1

125から
ボアアップすると
圧縮が上がるから
吹き抜けます
エンジンヘッドを
買った方が早い
良いですよ。

円高です
早く買った方が良いですよ(笑)

画像1

63ドル
今日のレート安値は152円台

2006
スワップV100 2026/09/08 (火) 19:30:22 修正

社外カムシャフトは
中空でオイルが中から
カム山面から飛び出す仕様です。

SEC1J のカムシャフトは
中空に成ってない
たとえ中空カムシャフトにしても
そこへの通路が無いから無意味

CNCポーティングヘッド
使ってる排気グリファスタイプ
中空カムシャフトへの
オイル通路があるんですよ。

エンジンチューンするなら
SECJ1 純正ヘッドは
どうでしょう

ボアアップすると圧縮問題
58ボアアップならば
大丈夫でしたが
そこまでだ(笑)

円高でしょう
買うなら65ボア
シリンダーだけではなく
ヘッドも買っといた方が
近道でしょう

62ボアだと20/23
ビッグバルブが生きない
63も買ってありますが
1ミリのボアで
変わらんでしょ

65ボアは
ブルーコアのタンブルが生きて
アイドリングから低燃費に
事実成ってますよ。

65はヘッドガスケットが
無いんだよね(笑)
液ガスで組んでも大丈夫だよね
その時はベースは2枚重ねようか
63のメタルガスケットを
ボア削って入れたけど
それでもハイオクが良さそうでした。

2007
スワップV100 2026/09/08 (火) 20:41:03

ロングストローククランク

画像1
画像2
画像3

9.3mmロングストローククランク
送料は必要です。
画像1

2008
スワップV100 2026/09/09 (水) 03:45:30 修正

NMAX クランク
駆動側にカムチェーンスプロケット
電装側にオイルスプロケット
画像で比べてみる。
画像1
画像2

エアロックスとNMAX
差がある。

トリシティVVA
2018年
こっちだろう
画像1

間違いなし
ロングストローククランク
使えない
オイルポンプのギヤ
電装側にある。
画像1

ただし、ギヤは圧入だよね
ジャーナルベアリングがあるんだから。

2009
スワップV100 2026/09/09 (水) 04:28:32

CNCポーティング エンジンヘッド
手持ちヘッドの正しいバルブサイズ
画像1

20/23
22/25
でした。

2014
スワップV100 2026/09/09 (水) 05:17:05 修正

68ボア セラミックシリンダー
68は58なんだろ 書き間違いだろ
そんなつもりで2個買った。
安いから2個買った
それが68ボアだったから
ヘッドとの水路が
完全に合わないから
使えなかった。

まだ4スト弄り始めたばかり
次々と問題が発生していくから
68ボアには
手が出せなかった時代が過ぎた。
画像1

SEC1Jのエンジンヘッドで
62ボアにしたら
圧縮が高くて
セルが回らない
バッテリーのせいにしたり

何のこっちゃない
125CCのヘッドで62ボアアップすると
圧縮問題が発生する
スーパーキャパシタ
ブースターで始動させてたら
セルクラッチ逝かれるよ
逝かれる前に吹き抜けます(笑)

吹き抜けたらオイルがババロア
灯油でクランク室洗った
ババロアは大変よ(爆)
コンプレッサー使って
灯油スプレーガンとて
クランクケース割った方が良い。

ツーリングが近い
そこで
ヘッドメタルガスケット
使い回さず新品で
心持ちトルク増やしてヘッド締めて
大丈夫だ
四国松山カルストへツーリング出発
茅野まで快調
もう大丈夫だよね。

伊那から権兵衛トンネルで中仙道
抜ける手前でテンショナースプリング
リコール部品
赤信号でカムチェーン駒飛び
エンストせず異音発生。

チーフ ハッスル
テンショナースプリング
直してくれた。

これで四国へ行ける。

2015
スワップV100 2026/09/09 (水) 05:25:55 修正 >> 2014

中仙道ではない
権兵衛トンネルを抜けて
ここは中山道
福島トンネルを抜けたところで
水温105度に気がつく
宿場町に救われた。

木曽でヘッド吹き抜けた
大丈夫大丈夫
それは確かですか。

木曽福島駅0.5km標識あり。

画像1

2016
スワップV100 2026/09/09 (水) 05:52:25 >> 2015

雨が止んだ
台風みたいな風を伴う雨が止んだ

今朝のトリシティVVAエンジン
楽しみだね。

2017
スワップV100 2026/09/09 (水) 06:58:29 修正

10km走行してきて
停車させ
水温88度

1317rpm
ガソリン流量0.56g/s
ECU電圧13.11ボルト
気圧101キロバスカル
吸気温度38
スピードパルス固定回路49km
スロットル開 0%

画像1

AF計は10km到着手前まで
張り付きの20
到着する前に
14台になり
アイドリングで10.38
吹かすと12台 13台
それからすると濃いことになるが
・・・
65ボアはアイドリング
実際のガソリン流量が減って
回転数も低い
燃費は良くなりそう
回転数も安定してます
下のトルクも申し分ない
アクセル開度は少なくて進む
ローラー14gx6
NCYの一番ハイギヤです。

画像1

画像1

2018
スワップV100 2026/09/09 (水) 10:03:49 修正

ロータリーエンジン(笑)
 エキセントリックシャフト

トリシティー VVA
 ロングクランク

大端ベアリングが
 別れてる画像

これ挑戦するか
 買ってる人がいるよ(笑)

画像1

楽しみだねぇ~
 カムチェーンも買わないと
 シリンダーベースは3mmで作ろう
 クランク室圧縮
 あまり気にしないで行けるから
 圧縮逃がすのは 紙ベースで

画像1

2019
スワップV100 2026/09/09 (水) 19:58:32 修正

VVAブルーコアトリシティ
ボアアップなら
これだね
画像1
画像2

どうでしょう

2020
スワップV100 2026/09/09 (水) 20:20:37 修正

あのね
63ボアなら無難です
DVNOP 見て来るね。

画像1

これで楽勝(笑)
笑いがとまらないよ。

2021
スワップV100 2026/09/10 (木) 14:57:36

20/23エンジンヘッド
出荷になった。

JOG90クランクは
すったもんだしてますが
ヘッドはチャットが既読にならず
音沙汰なしで出荷になった。

画像1

2022
スワップV100 2026/09/10 (木) 18:45:39 修正

コンロッド 新しくしたいな
メタルの小端を抱きつかせてる
ベアリングは再利用大丈夫
画像1

コンロッドだけ欲しいな
型番で探したが
オレ ボラレテルヨネ
画像1

コンロッドだけ欲しい場合は
覚悟してください。

2023
スワップV100 2026/09/10 (木) 19:11:06 修正 >> 2022

DIYでエンジンチューニング
65ボアアップ
トリシティエンジン

今日は、またノッキング感じた
低い回転数のノッキングです
まだハイオクにしてない
ゼロ加速
ガバッ開けするとノッキング感じた
このママは良くない。

AF計 直ってます
ある程度走ると正常になる。

日銀が利上げ発表した
為替は153円から
154円の方向へ
逆に円安に(笑)
画像1

YAMAHAのパーツは
海外生産だから
安く買うならば
円高が良い。

画像1

オイルポンプのギヤ
圧入なんだよね?

2024
スワップV100 2026/09/11 (金) 00:53:20 修正

2DP コンロッド発注
画像1

大端ピン サイズいくつだ
偏心の中空で、オイルが通り
穴があり、大端ベアリング
潤滑して、シリンダーへオイルが飛ぶ。

画像1

電装側にデカイ偏心穴が
 ある様に組む

画像2

2025
スワップV100 2026/09/11 (金) 14:58:51 修正

3mm エキセントリック 圧入ピンで
 6mmストローク UPとなる

その場合 3mmはシリンダーベースで嵩上げ必要だが
 圧縮を考えると 4mmかな 5mmかな
カムチェーンの情報をAIさんに聞いてみた。

画像1
画像2

2*3 サイレントチェーン
リンクは奇数には出来ない
必ず偶数になる
ベース6mmにするかな
テンショナーで押せば押すほど
タイミングが遅くなる・・・
左回転で 上側で押すんだから
カムが遅れて回るようになる・・・
まさか1コマズレるまでは遅くならない

画像1

困ったね

画像1

AIさん やるね

画像1

画像1

画像2

画像1

現実的に考えると
 聞いてみたよ。

画像1
画像2

2026
スワップV100 2026/09/11 (金) 19:50:25 修正

なかなか
手が出せない
エンジン弄りですが
毎日弄ろう
楽しもう
それが長生きの秘訣。

今日は3ミリボアアップして
同時にヘッドメカニカルノイズ
消えたトリシティエンジン
快調過ぎて楽しい話し
しかない話しからです。

もう少しハイギヤ組んでも良いなー
そんなフィーリング
アイドリングガソリン流量
3ミリボアアップして
減った事から
シリンダーカーテン効果が減り
効率向上しています。

6000回転 VVA作動
カム山のプロフィールは
低速カム山と大差ない
それがわずかなタイミングの
早さで高回転でパワーアップする。

バルブのタイミング
早くなるとは
排気は早く開き
吸気は早く開き

VVAは吸気だけだから
排気は変わらずですが
吸気は早く開き
早く閉じる事にならず
ローカム山が働いて
長い時間開きます。

エンジン弄るなら
VVAが手軽で
パワーアップ望めます。

もっともっと激しく
エンジン談義してみたい
静かだなー。

2027
スワップV100 2026/09/12 (土) 03:20:09 修正

リヤブレーキパッドが減ってる
 先週久々にエンジン降ろすのに
 リヤキャリパー外したら
2年前 デイトナ赤買って
 もともと中古に付属してきた
 キャリパーのパッドより
 効きが悪くてゴールデンパッド
 97179
 すぐに買ってる履歴があった。

今買うと高くなってる
 外した赤95949
 どこ行った
 本当に効かないのか
 試したい。

荷物満載リヤが重いキャノピーだから
 握ってもリヤが滑らない赤パッド
 そう感じた
当たりが出るぐらいは使ったが
 良くない
ゴールデンパッドも最初
 効かないのかだったが
 当たりがすぐ出た
 ローターの段差は目立たない
 まだ良好だと思う。

画像1

また安いの買っちまった(爆)
レジェンドさんに叱られる。

2028
スワップV100 2026/09/12 (土) 04:54:50 修正

ビッグバルブエンジンヘッド
VVA吸気バルブサイズは23ミリ

純正の二股アームでは巾が合わない
22/25のアームではもっと合わない

DOHCではないのに4バルブ
更に吸気だけ可変カム山
閉じは一定で
開きが早くなる。

65ボアにNCYハイギヤ
6500辺りからカムに乗るパワーアップ
感じられます。

カムはトルクあるT2
吸気の閉じが早い
リフトはある
ATAKA
T2カム使ってます。

画像1

画像2

画像1

2029
スワップV100 2026/09/12 (土) 05:14:43 修正

あちゃー
 完売

画像1

S3 出たね
回せばパワーアップかな
高速カムが低速カムを
下から上回るのかもです。
T2は 下からトルクある
上は回らない
8500トルクピーク
画像2
高速カムは真ん中の山
カムは駆動側から見て左回り
カムは大きなベアリング側が駆動
低速カムに比べで
早く作用するVVAですが
閉じはほぼ一定のT2
S3は閉じも遅くなるのかも
VVAカムプロフィール。

S2は入れた事ある
下がスカスカ気味に感じた
ハイギヤで
14gx6ローラーだからね。

しかしVVAなら
T2の6000以下のパワーと
組み合わせたら
楽しみね。

2030
スワップV100 2026/09/12 (土) 05:26:44 修正 >> 2029

バルブ巾に
 応じた二股アーム
 あったわ

画像1

20/23ビッグバルブヘッド
画像1

オイルは大切
 増量ポンプは
 羽根の枚数が少ない
 これでドクドク行く。

画像2

2031
スワップV100 2026/09/12 (土) 10:41:30 修正

オイルポンプが劣化
 水を送ってると
 オイルより劣化するけど

買った異音エンジンは
 オイルポンプも劣化してて
 オイルポンプのエア抜き
 必要だった。

だから何度も抱きつかせた
 異音トリシティエンジンは
 異物がクランク室に入ってたし
 色々ありました。

今やっと静かなヘッドになって
 yzf-R15のヘッドも
 オイルポンプが劣化してたから
 ヘッドから異音してきて

ヘッド開けたら
 高速吸気ロッカーアームの
 タペットクリアランスが広がって
 異音してた

そのアームはローラーではなく
 スリッパーだった
 それが磨耗して
 クリアランスが広がってた

その異音してても9500ぐらい回り
 今のビッグバルブより
 はるかに小さく見えるバルブだが
 高い回転数のパワーがあった。

今のカムはT2
  8500がピーク
 その代わりWRは重く出来る。
S2カムはスカる
 今のボアに入れて
 WR調整したら
 通勤快速には良い。

YZFヘッドの時は
 WR7.5とかだから。

14gx6
 なんでそんなに待ったりが
 好きになったんだろう(笑)
